Решётка РКт предназначена для распределения или удаления воздуха в круглых вентиляционных системах.
Она устанавливается в каналы приточной или вытяжной вентиляции и обеспечивает равномерный воздухообмен в помещениях различного назначения.
Конструкция и особенности
Решётка изготавливается из оцинкованной или окрашенной стали и имеет цилиндрический корпус с перфорированной или ламельной поверхностью. Круглая форма обеспечивает простое встраивание в каналы соответствующего сечения, а также равномерный выход воздуха. Конструкция может комплектоваться монтажными элементами или регулируемой заслонкой для настройки расхода воздуха.
Область применения
РКт-решётки применяются в промышленных, административных, складских и жилых зданиях. Они используются в приточно-вытяжных системах вентиляции, как на потолках, так и на стенах.
Преимущества РКт
- Простота монтажа в круглые воздуховоды
- Высокая прочность и устойчивость к коррозии
- Эстетичный внешний вид
- Возможность комплектации с регулирующей заслонкой
- Подходит для систем различной производительности
Габаритные размеры РКт
| Обозначение | Размеры, мм | Масса, кг | ||||
| А1 | А2 | В1 | В2 | Рисунок | ||
| РКт400х200 | 420 | 450 | 220 | 250 | 1 | 0,9 |
| РКт500х250 | 520 | 550 | 270 | 300 | 1,2 | |
| РКт500х300 | 520 | 550 | 320 | 350 | 1,4 | |
| РКт600х300 | 630 | 670 | 330 | 370 | 1,8 | |
| РКт600х350 | 630 | 670 | 380 | 420 | 2,0 | |
| РКт700х400 | 730 | 770 | 430 | 470 | 2,6 | |
| РКт800х500 | 830 | 870 | 530 | 570 | 2 | 3,6 |
| РКт1000х500 | 1030 | 1070 | 530 | 570 | 4,4 | |

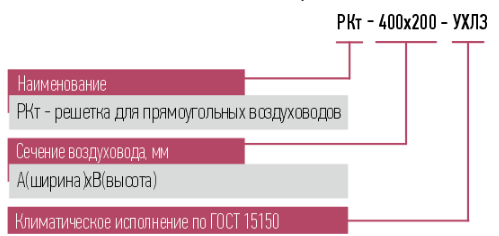

Условное обозначение
Пример обозначения при заказе
- РКт - 500х300-УХЛ3 – Решетка для прямоугольного воздуховода сечением 500 х 300 мм для районов с умеренным и холодным климатом 3-й категории размещения.
