Смесительная камера Flowair KM EL приспособлена к совместной работе с воздухонагревателями LEO EL BMS.
Применяется в средних и крупных объектах, таких как:
- промышленные цеха;
- склады;
- магазины.
Смесительная камера оснащена тремя входами воздуха: 2 рециркуляционного и 1 свежего. Возможная плавная регулировка степени открытия дроссельных заслонок входа воздуха в диапазоне 0-100%.
Смесительные камеры KM EL доступны в двух вариантах: KM EL S и KM EL L.
Корпус смесительной камеры исполнен со стали.
В стандартном исполнении камера оснащена фильтром EU3 (опционально поставляется фильтр EU4), который устанавливается перед входом свежего воздуха или перед входом свежего воздуха и циркуляционного воздуха.

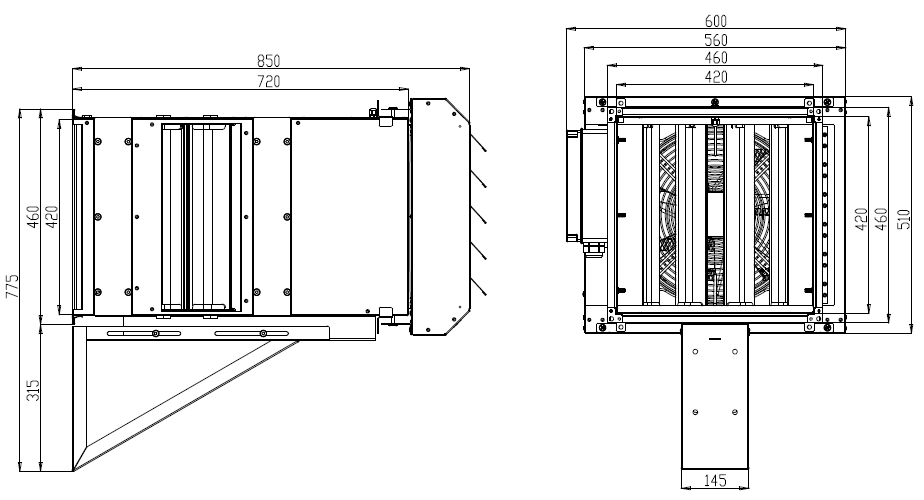

Габаритные размеры смесительной камеры Flowair LEO EL S BMS + KM S
Технические характеристики смесительной камеры Flowair LEO EL S BMS + KM S
| Модель | LEO EL S BMS + KM EL S | ||
| Скорость | III | II | I |
| Производительность [м3/ч] | 1100 | 800 | 500 |
| Питание [В/Гц] | 3X400/50 | ||
| Максимальное потребление тока вентилятора[A] | 0,6 | 0,4 | 0,3 |
| Максимальное потребление мощности вентилятора[Вт] | 130 | 90 | 70 |
| IP / класс изоляции | 54/F | ||
| Уровень акустической мощности* [дБ (А)] | 71,4 | 65,8 | 59 |
| Уровень акустического давления 5 м** [дБ (А)] | 56,3 | 50,7 | 43,9 |
| Горизонтальная длина потока неизотермического воздуха *** [м] | 7,5 | 5,5 | 3,5 |
| Корпус | стал покрашена порошковой краской | ||
| Цвет | серый | ||
| Среда работы | внутри помещений | ||
| Максимальная рабочая температура [oC] | 50 | ||
| Позиция работы | горизонтально на стене | ||
| Вес аппарата [кг] | 36,1 | ||
Габаритные размеры смесительной камеры Flowair LEO EL L BMS + KM EL L
Технические характеристики смесительной камеры Flowair LEO EL L BMS + KM EL L
| Модель | LEO EL L BMS + KM EL L | ||
| Скорость | III | II | I |
| Производительность [м3/ч] | 2600 | 1600 | 800 |
| Питание [В/Гц] | 3X400/50 | ||
| Максимальное потребление тока вентилятора [A] | 1,4 | 1,2 | 0,6 |
| Максимальное потребление мощности вентилятора [Вт] | 330 | 240 | 120 |
| IP / класс изоляции | 54/F | ||
| Уровень акустической мощности* [дБ (А)] | 64,1 | 54,5 | 42,1 |
| Уровень акустического давления 5 м** [дБ (А)] | 79,2 | 69,6 | 57,2 |
| Горизонтальная длина потока неизотермического воздуха **** [м] | 14,5 | 9,0 | 4,5 |
| Корпус | сталь покрашена порошковой краской | ||
| Цвет | серый | ||
| Среда работы | внутри помещений | ||
| Максимальная рабочая температура [oC] | 50 | ||
| Позиция работы | горизонтально на стене | ||
| Вес аппарата [кг] | 47,2 | ||
Тепловые мощности смесительной камеры LEO EL S BMS + KM EL S
| LEO EL S BMS + KM EL S | ||||
| Tp1 | V | PT | PC | Tp2 |
| [°C] | [м3/ч] | [кВт]* | [A]* | [°C] |
| 1 ступень обогрева i 2 скорость вентилятора | ||||
| -20 | 800 | 5,3 | 7,7 | 1 |
| -10 | 5,2 | 7,5 | 8 | |
| 0 | 5,1 | 7,4 | 16 | |
| 10 | 5,0 | 7,2 | 23 | |
| 20 | 4,9 | 7,1 | 32 | |
| 2 ступень обогрева i 3 скорость вентилятора | ||||
| -20 | 1100 | 9,9 | 14,3 | 12 |
| -10 | 9,7 | 14,0 | 20 | |
| 0 | 9,4 | 13,5 | 28 | |
| 10 | 9,1 | 13,1 | 32 | |
| 20 | 8,8 | 12,7 | 39 | |
Тепловые мощности смесительной камеры LEO EL L BMS + KM EL L
| LEO EL L BMS + KM EL L | ||||
| Tp1 | V | PT | PC | Tp2 |
| [°C] | [м3/ч] | [кВт]* | [A]* | [°C] |
| 2 ступень обогрева i 2 скорость вентилятора | ||||
| -20 | 1600 | 14,5 | 20,8 | 5 |
| -10 | 14,0 | 20,1 | 12 | |
| 0 | 13,6 | 19,5 | 21 | |
| 10 | 12,9 | 18,5 | 26 | |
| 20 | 12,3 | 17,7 | 34 | |
| 3 ступень обогрева i 3 скорость вентилятора | ||||
| -20 | 2600 | 20,9 | 30,2 | 10 |
| -10 | 20,5 | 29,6 | 17 | |
| 0 | 20,2 | 29,1 | 25 | |
| 10 | 19,5 | 27,9 | 31 | |
| 20 | 19,0 | 27,4 | 39 | |

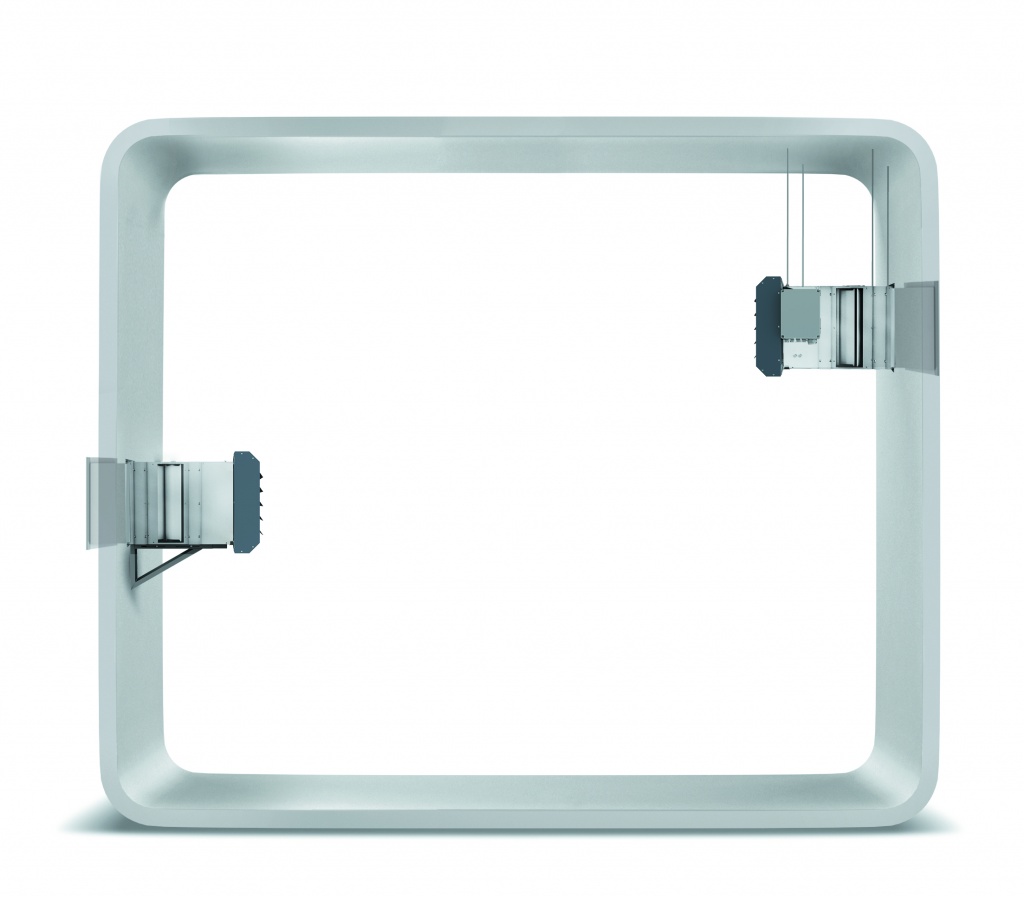

Установка смесительной камеры Flowair KM EL
Электрические воздухонагреватели LEO EL BMS со смесительными камерами KM EL можно устанавливать к стене и под потолком с помощью монтажной консоли KM или монтажных шпилек.
