Канальные увлажнители КХМ предназначены для испарительного увлажнения и адиабатического охлаждения воздуха в системах вентиляции и кондиционирования зданий и сооружений различного назначения.
Характеристики увлажнителей КХМ
- Конструктивно увлажнители КХМ представляют собой теплоизолированный корпус, снабжённый прямоугольными присоединительными фланцами, внутри которого на общем основании, легко выдвигающемся из корпуса для обслуживания, размещены: поддон для воды с датчиком уровня, увлажняющие кассеты, система оборотного водоснабжения и каплеуловитель.
- Все элементы конструкции, контактирующие с водой, выполнены из нержавеющей стали.
- Основа увлажнителя – увлажняющие кассеты из специального материала GLASmat. Материал GLASmat – негорючий, превосходно впитывает влагу, обладает высокой удельной площадью поверхности и низким аэродинамическим сопротивлением, устойчив к распространению микроорганизмов.
- В увлажнителях КХМ применяется увлажняющие кассеты с номинальной эффективностью увлажнения 65%, 75%, 85% или 95%, что позволяет выбрать оптимальную модель увлажнителя для реализации рассчитанного процесса обработки воздуха.
- Система оборотного водоснабжения с циркуляционным насосом обеспечивает подачу воды для орошения увлажняющих кассет; часть воды, не ассимилированная проходящим воздухом, стекает в дренажный поддон и повторно подаётся на орошение, благодаря этому обеспечивается оптимальное водопотребление.
- Для поддержания на оптимальном уровне концентрации минеральных солей в воде поддона и увеличения срока службы увлажняющих кассет, предусмотрена линия отводного потока, через которую часть воды удаляется в дренаж. Таким образом, полный расход воды на увлажнение воздуха равен сумме расхода воды на испарение и расхода отводного потока.
- Расход воды на орошение и величина отводного потока настраиваются вручную, с помощью запорно-балансировочных вентилей со встроенным расходомером, в зависимости от рабочих параметров системы и качества воды.
- Уровень воды в поддоне контролируется датчиком уровня и поддерживается автоматически с помощью соленоидного вентиля, установленного на линии подачи воды.
- Увлажнитель оснащен двойной защитой от перелива: помимо датчика уровня, предусмотрен патрубок аварийного перелива.
- Каплеуловитель, также изготовленный из материала GLASmat, обеспечивает эффективное улавливание капельной влаги во всем рабочем диапазоне скоростей воздуха, защищая систему вентиляции от попадания излишней влаги.
- Для полного опорожнения поддона для воды, в случае вывода увлажнителя из эксплуатации, на линии дренажа предусмотрен ручной запорный вентиль.
- Стандартное исполнение увлажнителей – правое.

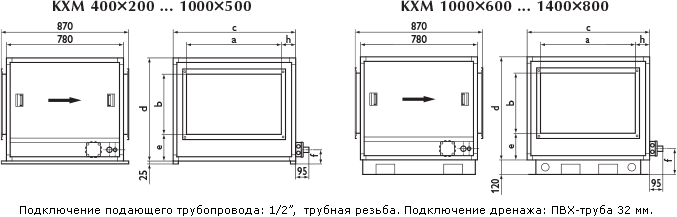

Габаритно-присоединительные размеры увлажнителей КХМ
Установка увлажнителей КХМ
Увлажнители КХМ предназначены для подвесного или напольного монтажа. Увлажнители типоразмеров до 1000х500 включительно оснащены монтажными траверсами, увлажнители больших типоразмеров оснащены рамой. В случае напольного монтажа увлажнители могут быть укомплектованы регулируемыми по высоте опорами (опция). Увлажнители должны устанавливаться строго горизонтально. Не допускается монтаж и эксплуатация увлажнителей КХМ в неотапливаемых помещениях. Перед увлажнителями необходимо предусмотреть установку воздушного фильтра классом очистки не ниже G3. Канальные увлажнители предназначены для эксплуатации на обычной водопроводной воде и не требуют дополнительной водоподготовки. На линии подачи воды рекомендуется установить водяной фильтр с размером ячейки 500 мкм. При подключении дренажного поддона увлажнителя к канализации необходимо предусмотреть гидравлический затвор (сифон). Увлажнители КХМ предназначены для поддержания заданной относительной влажности воздуха в следующих режимах: по точке росы, ступенчатый (типоразмер 700х700 и выше), двухпозиционный (“включен-выключен”).
Аксессуары увлажнителей КХМ
- Регулируемые по высоте опоры

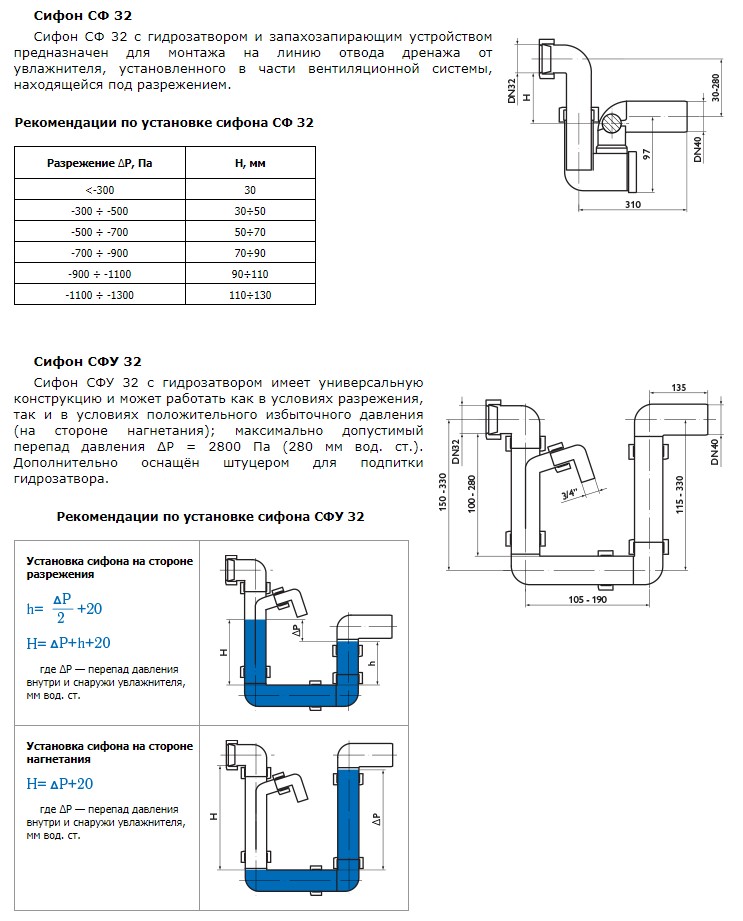

- Сифоны
- Приборы автоматического управления.
Технические характеристики увлажнителей КХМ
Модель | Fж.с., | Расход воздуха | Расход воды | Размеры, мм | Вес, кг | |||||||||
м2 | Lmin...Lmax, | Lnom,1 | Wувл, | Wполн,2 | a | b | c | d | e | f | h | Сухой | Влаж- ный | |
м3/ч | м3/ч | л/ч | л/ч | |||||||||||
КХМ-65 400x200-ЦМ-К | 0,0635 | 229...1144 | 801 | 4,3 | 5,6...10,3 | 400 | 200 | 465 | 485 | 165 | 100 | 33 | 51 | 63 |
КХМ-65 400x400-ЦМ-К | 0,1357 | 489...2443 | 1710 | 9,2 | 12,0...21,2 | 400 | 400 | 465 | 685 | 165 | 100 | 33 | 58 | 70 |
КХМ-65 450x450-ЦМ-К | 0,2194 | 790...3950 | 2765 | 14,9 | 19,4...32,9 | 450 | 450 | 565 | 785 | 190 | 100 | 58 | 70 | 86 |
КХМ-65 500x250-ЦМ-К | 0,1042 | 375...1875 | 1313 | 7,1 | 9,2...19,1 | 500 | 250 | 565 | 535 | 165 | 100 | 33 | 60 | 75 |
КХМ-65 500x300-ЦМ-К | 0,1272 | 458...2290 | 1603 | 8,7 | 11,3...20,7 | 500 | 300 | 565 | 585 | 165 | 100 | 33 | 61 | 76 |
КХМ-65 500x500-ЦМ-К | 0,2194 | 790...3950 | 2765 | 14,9 | 19,4...32,9 | 500 | 500 | 565 | 785 | 165 | 100 | 33 | 65 | 81 |
КХМ-65 600x300-ЦМ-К | 0,1548 | 557...2787 | 1951 | 10,5 | 13,7...22,5 | 600 | 300 | 665 | 585 | 165 | 100 | 33 | 67 | 85 |
КХМ-65 600x350-ЦМ-К | 0,1941 | 699...3494 | 2446 | 13,2 | 17,2...31,2 | 600 | 350 | 665 | 685 | 170 | 100 | 33 | 72 | 91 |
КХМ-65 600x600-ЦМ-К | 0,3231 | 1163...5816 | 4072 | 22,0 | 28,6...52,0 | 600 | 600 | 665 | 885 | 165 | 100 | 33 | 79 | 99 |
КХМ-65 700x400-ЦМ-К | 0,2485 | 895...4474 | 3132 | 16,9 | 22,0...40,9 | 700 | 400 | 765 | 685 | 165 | 100 | 33 | 78 | 99 |
КХМ-65 700x700-ЦТ-К | 0,4159 | 1497...7486 | 5240 | 28,3 | 36,8...70,3 | 700 | 700 | 860 | 885 | 110 | 100 | 80 | 95 | 121 |
КХМ-65 750x750-ЦТ-К | 0,5310 | 1912...9558 | 6691 | 36,1 | 47,0...90,1 | 750 | 750 | 960 | 985 | 120 | 100 | 105 | 107 | 137 |
КХМ-65 800x400-ЦТ-К | 0,3437 | 1237...6186 | 4330 | 23,4 | 30,4...53,4 | 800 | 400 | 860 | 785 | 240 | 100 | 30 | 92 | 117 |
КХМ-65 800x500-ЦТ-К | 0,3437 | 1237...6186 | 4330 | 23,4 | 30,4...53,4 | 800 | 500 | 860 | 785 | 165 | 100 | 30 | 90 | 115 |
КХМ-65 850x850-ЦТ-К | 0,5310 | 1912...9558 | 6691 | 36,1 | 47,0...90,1 | 850 | 850 | 960 | 985 | 105 | 100 | 55 | 103 | 133 |
КХМ-65 1000x500-ЦТ-К | 0,4389 | 1580...7900 | 5530 | 29,9 | 38,8...71,9 | 1000 | 500 | 1060 | 785 | 165 | 100 | 30 | 102 | 134 |
КХМ-65 1000x600-ЦТ-К | 0,3882 | 1398...6988 | 4891 | 26,4 | 34,3...62,4 | 1000 | 600 | 1360 | 805 | 100 | 260 | 180 | 149 | 186 |
КХМ-65 1200x600-ЦТ-К | 0,4785 | 1723...8613 | 6029 | 32,6 | 42,3...80,6 | 1200 | 600 | 1580 | 805 | 100 | 260 | 190 | 178 | 224 |
КХМ-65 1400x800-ЦТ-К | 1,0872 | 3914...19570 | 13699 | 74,0 | 96,2...182,0 | 1400 | 800 | 1950 | 990 | 95 | 200 | 275 | 230 | 289 |
КХМ-75 400x200-ЦМ-К | 0,0635 | 229...1144 | 801 | 5,8 | 7,5...17,8 | 400 | 200 | 465 | 485 | 165 | 100 | 33 | 52 | 64 |
КХМ-75 400x400-ЦМ-К | 0,1357 | 489...2443 | 1710 | 12,3 | 16,0...30,3 | 400 | 400 | 465 | 685 | 165 | 100 | 33 | 59 | 72 |
КХМ-75 450x450-ЦМ-К | 0,2194 | 790...3950 | 2765 | 19,9 | 25,9...43,9 | 450 | 450 | 565 | 785 | 190 | 100 | 58 | 71 | 88 |
КХМ-75 500x250-ЦМ-К | 0,1042 | 375...1875 | 1313 | 9,5 | 12,3...21,5 | 500 | 250 | 565 | 535 | 165 | 100 | 33 | 60 | 76 |
КХМ-75 500x300-ЦМ-К | 0,1272 | 458...2290 | 1603 | 11,5 | 15,0...29,5 | 500 | 300 | 565 | 585 | 165 | 100 | 33 | 62 | 78 |
КХМ-75 500x500-ЦМ-К | 0,2194 | 790...3950 | 2765 | 19,9 | 25,9...43,9 | 500 | 500 | 565 | 785 | 165 | 100 | 33 | 66 | 83 |
КХМ-75 600x300-ЦМ-К | 0,1548 | 557...2787 | 1951 | 14,0 | 18,3...32,0 | 600 | 300 | 665 | 585 | 165 | 100 | 33 | 68 | 87 |
КХМ-75 600x350-ЦМ-К | 0,1941 | 699...3494 | 2446 | 17,6 | 22,9...41,6 | 600 | 350 | 665 | 685 | 170 | 100 | 33 | 73 | 93 |
КХМ-75 600x600-ЦМ-К | 0,3231 | 1163...5816 | 4072 | 29,3 | 38,1...65,3 | 600 | 600 | 665 | 885 | 165 | 100 | 33 | 80 | 101 |
КХМ-75 700x400-ЦМ-К | 0,2485 | 895...4474 | 3132 | 22,5 | 29,3...52,5 | 700 | 400 | 765 | 685 | 165 | 100 | 33 | 79 | 102 |
КХМ-75 700x700-ЦТ-К | 0,4159 | 1497...7486 | 5240 | 37,7 | 49,0...91,7 | 700 | 700 | 860 | 885 | 110 | 100 | 80 | 97 | 126 |
КХМ-75 750x750-ЦТ-К | 0,5310 | 1912...9558 | 6691 | 48,2 | 62,6...108,2 | 750 | 750 | 960 | 985 | 120 | 100 | 105 | 110 | 142 |
КХМ-75 800x400-ЦТ-К | 0,3437 | 1237...6186 | 4330 | 31,2 | 40,5...73,2 | 800 | 400 | 860 | 785 | 240 | 100 | 30 | 93 | 121 |
КХМ-75 800x500-ЦТ-К | 0,3437 | 1237...6186 | 4330 | 31,2 | 40,5...73,2 | 800 | 500 | 860 | 785 | 165 | 100 | 30 | 91 | 119 |
КХМ-75 850x850-ЦТ-К | 0,5310 | 1912...9558 | 6691 | 48,2 | 62,6...108,2 | 850 | 850 | 960 | 985 | 105 | 100 | 55 | 105 | 137 |
КХМ-75 1000x500-ЦТ-К | 0,4389 | 1580...7900 | 5530 | 39,8 | 51,8...93,8 | 1000 | 500 | 1060 | 785 | 165 | 100 | 30 | 104 | 138 |
КХМ-75 1000x600-ЦТ-К | 0,3882 | 1398...6988 | 4891 | 35,2 | 45,8...83,2 | 1000 | 600 | 1360 | 805 | 100 | 260 | 180 | 151 | 190 |
КХМ-75 1200x600-ЦТ-К | 0,4785 | 1723...8613 | 6029 | 43,4 | 56,4...103,4 | 1200 | 600 | 1580 | 805 | 100 | 260 | 190 | 181 | 230 |
КХМ-75 1400x800-ЦТ-К | 1,0872 | 3914...19570 | 13699 | 98,6 | 128,2...224,6 | 1400 | 800 | 1950 | 990 | 95 | 200 | 275 | 234 | 299 |
КХМ-85 400x200-ЦМ-К | 0,0635 | 229...1144 | 801 | 7,6 | 9,9...19,6 | 400 | 200 | 465 | 485 | 165 | 100 | 33 | 52 | 64 |
КХМ-85 400x400-ЦМ-К | 0,1357 | 489...2443 | 1710 | 16,2 | 21,1...40,2 | 400 | 400 | 465 | 685 | 165 | 100 | 33 | 60 | 74 |
КХМ-85 450x450-ЦМ-К | 0,2194 | 790...3950 | 2765 | 26,2 | 34,1...62,2 | 450 | 450 | 565 | 785 | 190 | 100 | 58 | 72 | 90 |
КХМ-85 500x250-ЦМ-К | 0,1042 | 375...1875 | 1313 | 12,4 | 16,2...30,4 | 500 | 250 | 565 | 535 | 165 | 100 | 33 | 61 | 77 |
КХМ-85 500x300-ЦМ-К | 0,1272 | 458...2290 | 1603 | 15,2 | 19,8...39,2 | 500 | 300 | 565 | 585 | 165 | 100 | 33 | 63 | 79 |
КХМ-85 500x500-ЦМ-К | 0,2194 | 790...3950 | 2765 | 26,2 | 34,1...68,2 | 500 | 500 | 565 | 785 | 165 | 100 | 33 | 67 | 85 |
КХМ-85 600x300-ЦМ-К | 0,1548 | 557...2787 | 1951 | 18,5 | 24,0...48,5 | 600 | 300 | 665 | 585 | 165 | 100 | 33 | 69 | 89 |
КХМ-85 600x350-ЦМ-К | 0,1941 | 699...3494 | 2446 | 23,2 | 30,1...59,2 | 600 | 350 | 665 | 685 | 170 | 100 | 33 | 73 | 94 |
КХМ-85 600x600-ЦМ-К | 0,3231 | 1163...5816 | 4072 | 38,6 | 50,2...98,6 | 600 | 600 | 665 | 885 | 165 | 100 | 33 | 81 | 104 |
КХМ-85 700x400-ЦМ-К | 0,2485 | 895...4474 | 3132 | 29,7 | 38,6...71,7 | 700 | 400 | 765 | 685 | 165 | 100 | 33 | 80 | 105 |
КХМ-85 700x700-ЦТ-К | 0,4159 | 1497...7486 | 5240 | 49,7 | 64,6...127,7 | 700 | 700 | 860 | 885 | 110 | 100 | 80 | 99 | 129 |
КХМ-85 750x750-ЦТ-К | 0,5310 | 1912...9558 | 6691 | 63,4 | 82,5...153,4 | 750 | 750 | 960 | 985 | 120 | 100 | 105 | 112 | 147 |
КХМ-85 800x400-ЦТ-К | 0,3437 | 1237...6186 | 4330 | 41,1 | 53,4...101,1 | 800 | 400 | 860 | 785 | 240 | 100 | 30 | 95 | 124 |
КХМ-85 800x500-ЦТ-К | 0,3437 | 1237...6186 | 4330 | 41,1 | 53,4...101,1 | 800 | 500 | 860 | 785 | 165 | 100 | 30 | 93 | 122 |
КХМ-85 850x850-ЦТ-К | 0,5310 | 1912...9558 | 6691 | 63,4 | 82,5...159,4 | 850 | 850 | 960 | 985 | 105 | 100 | 55 | 107 | 142 |
КХМ-85 1000x500-ЦТ-К | 0,4389 | 1580...7900 | 5530 | 52,4 | 68,1...136,4 | 1000 | 500 | 1060 | 785 | 165 | 100 | 30 | 106 | 142 |
КХМ-85 1000x600-ЦТ-К | 0,3882 | 1398...6988 | 4891 | 46,4 | 60,3...118,4 | 1000 | 600 | 1360 | 805 | 100 | 260 | 180 | 153 | 194 |
КХМ-85 1200x600-ЦТ-К | 0,4785 | 1723...8613 | 6029 | 57,2 | 74,3...147,2 | 1200 | 600 | 1580 | 805 | 100 | 260 | 190 | 183 | 234 |
КХМ-85 1400x800-ЦТ-К | 1,0872 | 3914...19570 | 13699 | 129,9 | 168,8...309,9 | 1400 | 800 | 1950 | 990 | 95 | 200 | 275 | 239 | 309 |
КХМ-95 400x200-ЦМ-К | 0,0635 | 229...1144 | 801 | 8,6 | 11,2...20,6 | 400 | 200 | 465 | 485 | 165 | 100 | 33 | 53 | 66 |
КХМ-95 400x400-ЦМ-К | 0,1357 | 489...2443 | 1710 | 18,5 | 24,0...42,5 | 400 | 400 | 465 | 685 | 165 | 100 | 33 | 61 | 76 |
КХМ-95 450x450-ЦМ-К | 0,2194 | 790...3950 | 2765 | 29,9 | 38,8...65,9 | 450 | 450 | 565 | 785 | 190 | 100 | 58 | 74 | 94 |
КХМ-95 500x250-ЦМ-К | 0,1042 | 375...1875 | 1313 | 14,2 | 18,4...32,2 | 500 | 250 | 565 | 535 | 165 | 100 | 33 | 62 | 79 |
КХМ-95 500x300-ЦМ-К | 0,1272 | 458...2290 | 1603 | 17,3 | 22,5...41,3 | 500 | 300 | 565 | 585 | 165 | 100 | 33 | 64 | 82 |
КХМ-95 500x500-ЦМ-К | 0,2194 | 790...3950 | 2765 | 29,9 | 38,8...71,9 | 500 | 500 | 565 | 785 | 165 | 100 | 33 | 69 | 89 |
КХМ-95 600x300-ЦМ-К | 0,1548 | 557...2787 | 1951 | 21,1 | 27,4...51,1 | 600 | 300 | 665 | 585 | 165 | 100 | 33 | 70 | 91 |
КХМ-95 600x350-ЦМ-К | 0,1941 | 699...3494 | 2446 | 26,4 | 34,3...62,4 | 600 | 350 | 665 | 685 | 170 | 100 | 33 | 75 | 97 |
КХМ-95 600x600-ЦМ-К | 0,3231 | 1163...5816 | 4072 | 44,0 | 57,2...104,0 | 600 | 600 | 665 | 885 | 165 | 100 | 33 | 84 | 109 |
КХМ-95 700x400-ЦМ-К | 0,2485 | 895...4474 | 3132 | 33,8 | 44,0...81,8 | 700 | 400 | 765 | 685 | 165 | 100 | 33 | 82 | 109 |
КХМ-95 700x700-ЦТ-К | 0,4159 | 1497...7486 | 5240 | 56,6 | 73,6...134,6 | 700 | 700 | 860 | 885 | 110 | 100 | 80 | 103 | 137 |
КХМ-95 750x750-ЦТ-К | 0,5310 | 1912...9558 | 6691 | 72,3 | 93,9...168,3 | 750 | 750 | 960 | 985 | 120 | 100 | 105 | 117 | 157 |
КХМ-95 800x400-ЦТ-К | 0,3437 | 1237...6186 | 4330 | 46,8 | 60,8...106,8 | 800 | 400 | 860 | 785 | 240 | 100 | 30 | 98 | 130 |
КХМ-95 800x500-ЦТ-К | 0,3437 | 1237...6186 | 4330 | 46,8 | 60,8...106,8 | 800 | 500 | 860 | 785 | 165 | 100 | 30 | 96 | 128 |
КХМ-95 850x850-ЦТ-К | 0,5310 | 1912...9558 | 6691 | 72,3 | 93,9...168,3 | 850 | 850 | 960 | 985 | 105 | 100 | 55 | 112 | 152 |
КХМ-95 1000x500-ЦТ-К | 0,4389 | 1580...7900 | 5530 | 59,7 | 77,6...143,7 | 1000 | 500 | 1060 | 785 | 165 | 100 | 30 | 110 | 151 |
КХМ-95 1000x600-ЦТ-К | 0,3882 | 1398...6988 | 4891 | 52,8 | 68,7...124,8 | 1000 | 600 | 1360 | 805 | 100 | 260 | 180 | 156 | 201 |
КХМ-95 1200x600-ЦТ-К | 0,4785 | 1723...8613 | 6029 | 65,1 | 84,7...155,1 | 1200 | 600 | 1580 | 805 | 100 | 260 | 190 | 188 | 244 |
КХМ-95 1400x800-ЦТ-К | 1,0872 | 3914...19570 | 13699 | 147,9 | 192,3...327,9 | 1400 | 800 | 1950 | 990 | 95 | 200 | 275 | 247 | 327 |

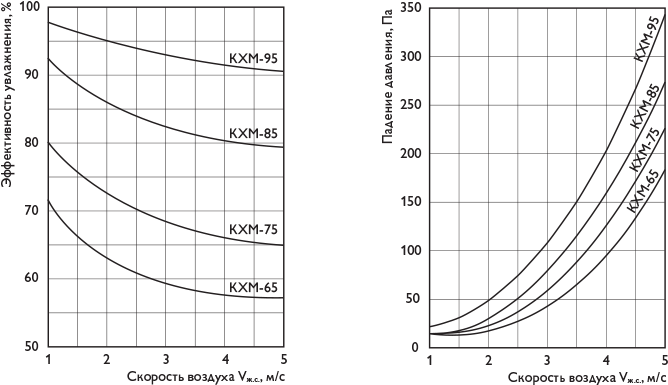

- Характеристики увлажнителей КХМ приведены для условий, указанных в табл. "Параметры на номинальном режиме".
- Полный расход воды на увлажнение Wполн. равен сумме расходов воды на испарение Wувл. и отводного потока; расход отводного потока необходимо настроить по месту, в зависимости от качества воды (см. таблицу “Рекомендации по качеству воды...”).
Параметры на номинальном режиме
Модель | Эффектив- | Влагосо- | Относит. | Влагосо- | |||
ность при | Температура | держание | Температура | влажность | держание | Увеличение | |
расходе | воздуха | воздуха | воздуха | воздуха | воздуха | влагосо- | |
воздуха | на входе | на входе | на выходе | на выходе | на выходе | держание | |
Lnom, ηувл, % | t1, °C | d1, г/кг | t2, °C | ϕ2, % | d2, г/кг | ∆d, г/кг | |
КХМ-65... | 0,58 | 30 | 0,2 | 18,7 | 35 | 4,7 | 4,5 |
КХМ-75... | 0,67 | 35 | 0,2 | 19,9 | 42 | 6,2 | 6,0 |
КХМ-85... | 0,81 | 38 | 0,2 | 18,2 | 61 | 8,1 | 7,9 |
КХМ-95... | 0,92 | 38 | 0,2 | 15,5 | 83 | 9,2 | 9,0 |
Рекомендации по качеству воды для увлажнителей КХМ*
Параметр | Ед. измерения | Значение |
Удельная проводимость | мкСименс/см | 100...550 |
Жёсткость (CaCO3) | ppm | 50...170 |
Хлориды (Cl) | ppm | <55 |
Водородный показатель pH | — | 6...8 |
Масла и жиры | ppm | <2 |
Общее количество растворенных твердых веществ | ppm | <550 |
Взвешенные вещества | ppm | <5 |
Характеристики циркуляционных насосов
Модель увлажнителя | КХМ…ЦМ | КХМ…ЦТ |
Тип насоса | PM 35/120 | PT 35/120 |
Напряжение, В | 230 | 400 |
Потребляемая мощность, Вт | 70 | 90 |
Степень защиты | IP 54 |
