Модульные щелевые зонты вытяжные МАТ-МОДЩЕЛЬ c подсветкой предназначены для улавливания загрязнений воздуха в виде аэрозолей плазменной, лазерной, газовой резки и сварки, в т.ч. роботизированной, металлов, а также различных типов неслипающейся, невзрывоопасной пыли и возгонов непосредственно от места их образования.
Уловленный дым удаляется через вытяжные щели в нижних панелях зонта и далее через один или два выходных фланца, установленных в верхней части зонта, по воздуховоду направляется в вытяжную вентиляционную сеть производственного помещения или к фильтровентиляционной установке.
Зонты МАТ-МОДЩЕЛЬ специально разработаны для оснащения стационарных участков роботизированной и ручной сварки, термической резки, зачистки, шлифовки и аналогичных процессов. Могут применяться на предприятиях любых отраслей промышленности, в механических и ремонтных мастерских, а также в учебных заведениях.
Преимущества
- Модульная концепция, отвечающая любым требованиям.
- Функциональный дизайн, отдельно стоящее изделие на опорах или подвес к потолку.
- Эффективное удаление дымов благодаря щелевой конструкции.
- Контролируемый воздушный поток и предотвращение распространения дыма за счёт ограждения полосами.
- Снижение риска возгорания в воздуховодах вентиляционной сети.
- Возможность лёгкого обслуживания благодаря съемным потолочным панелям.
- Применения по удалению вредностей при различных процессах.
- Несколько удобных вариантов крепления и подключения зонтов.
- Возможность оснащения зонтов механизмами передвижения или поворота в сторону для загрузки деталей в рабочую зону.
Конструкция МАТ-МОДЩЕЛЬ
Щелевой зонт выполнен из отдельных частей и предназначен для подсоединения к внутрицеховой системе вытяжки (фильтрации). Поставляемые в комплекте проушины позволяют крепить его к потолку с помощью отдельно заказываемых цепей или тросов. При необходимости возможна комплектация зонта опорными стойками требуемой длины.
Зонты оснащены по всему периметру специальной гребенкой для подвешивания полос с помощью держателей. Полосы предотвращают распространение сварочных дымов за пределы сварочных зон, образуют пространство, оптимизирующее эффективность удаления загрязнённого воздуха, а также предохраняют окружающих от поражения сварочными брызгами, шлифовальными искрами, излучением сварочной дуги, а также снижают уровень шума. Полосы с нарезкой и пробивкой отверстий, а также держатели полосы, заказываются отдельно.
Индивидуально могут быть изготовлены зонты других размеров, с напольными опорами, на поворотной консоли или с серво-приводным сдвижным механизмом.

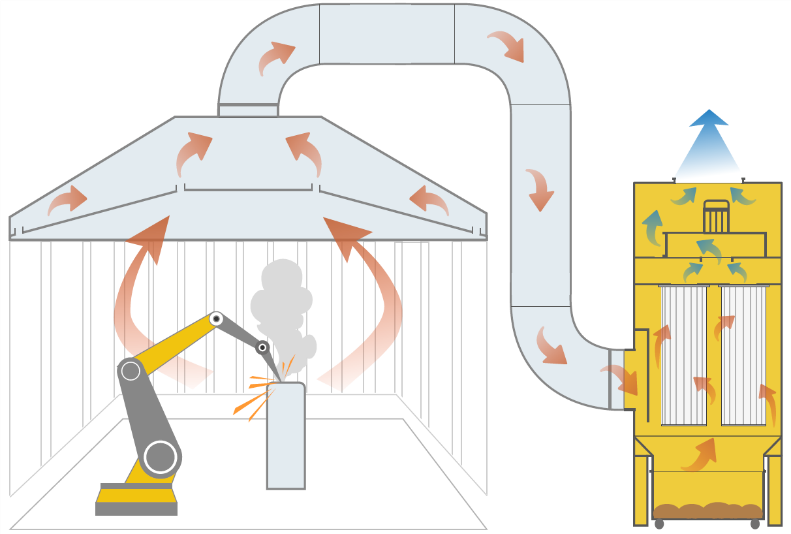

Принцип действия МАТ-МОДЩЕЛЬ

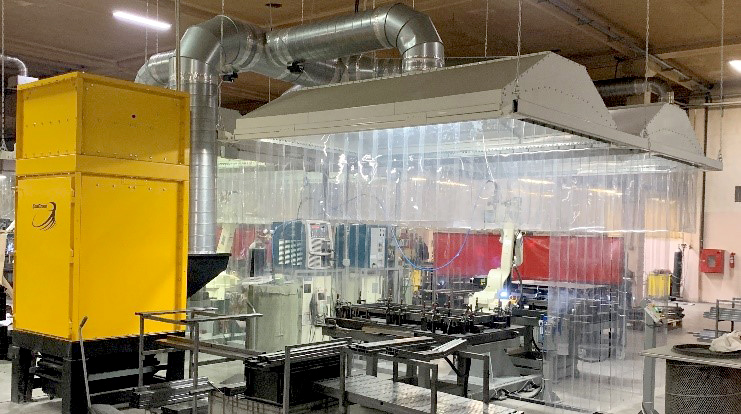

Пример подключения зонта к фильтру серии MDV-6L-F11-T20

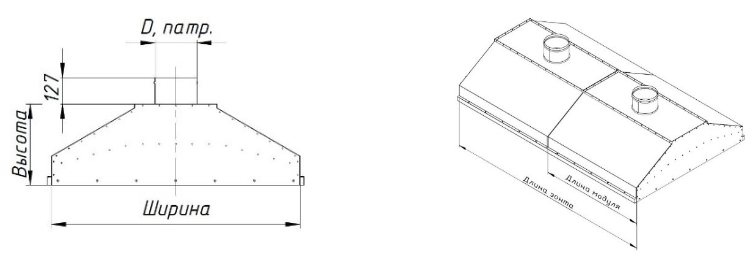

Габаритные размеры МАТ-МОДЩЕЛЬ
Технические характеристики МАТ-МОДЩЕЛЬ
|
Наименование оборудования, Ширина х Длина*, мм
|
Рекомендуемый расход воздуха, м3/ч
|
Высота модуля, мм
|
Количество секций (модулей)
|
Диаметр патрубка, мм
|
|
|
Базовый
|
Под заказ
|
||||
| Зонт щелевой модульный 1000х1000 |
1500-1900
|
465
|
1
|
225
|
2 х 160
|
| Зонт щелевой модульный 1200х1000 |
1500-1900
|
510
|
1
|
225
|
2 х 160
|
| Зонт щелевой модульный 1500х1000 |
1500-1900
|
555
|
1
|
225
|
2 х 160
|
| Зонт щелевой модульный 2000х1000 |
1500-1900
|
650
|
1
|
225
|
2 х 160
|
| Зонт щелевой модульный 1000х1200 |
1800-2300
|
465
|
1
|
250
|
2 х 180
|
| Зонт щелевой модульный 1500х1200 |
1800-2300
|
510
|
1
|
250
|
2 х 180
|
| Зонт щелевой модульный 1200х1200 |
1800-2300
|
555
|
1
|
250
|
2 х 180
|
| Зонт щелевой модульный 2000х1200 |
1800-2300
|
650
|
1
|
250
|
2 х 180
|
| Зонт щелевой модульный 1000х2000 |
3000-3800
|
465
|
2
|
315
|
2 х 225
|
| Зонт щелевой модульный 1200х2000 |
3000-3800
|
510
|
2
|
315
|
2 х 225
|
| Зонт щелевой модульный 1500х2000 |
3000-3800
|
555
|
2
|
315
|
2 х 225
|
| Зонт щелевой модульный 2000х2000 |
3000-3800
|
650
|
2
|
315
|
2 х 225
|
| Зонт щелевой модульный 1000х2400 |
3600-4500
|
465
|
2
|
355
|
2 х 250
|
| Зонт щелевой модульный 1200х2400 |
3600-4500
|
510
|
2
|
355
|
2 х 250
|
| Зонт щелевой модульный 1500х2400 |
3600-4500
|
555
|
2
|
355
|
2 х 250
|
| Зонт щелевой модульный 2000х2400 |
3600-4500
|
650
|
2
|
355
|
2 х 250
|
| Зонт щелевой модульный 1000х3000 |
4500-5600
|
465
|
3
|
400
|
2 х 280
|
| Зонт щелевой модульный 1200х3000 |
4500-5600
|
510
|
3
|
400
|
2 х 280
|
| Зонт щелевой модульный 1500х3000 |
4500-5600
|
555
|
3
|
400
|
2 х 280
|
| Зонт щелевой модульный 2000х3000 |
4500-5600
|
650
|
3
|
400
|
2 х 280
|
| Зонт щелевой модульный 1000х3600 |
5500-6800
|
465
|
3
|
450
|
2 х 315
|
| Зонт щелевой модульный 1200х3600 |
5500-6800
|
510
|
3
|
450
|
2 х 315
|
| Зонт щелевой модульный 1500х3600 |
5500-6800
|
555
|
3
|
450
|
2 х 315
|
| Зонт щелевой модульный 2000х3600 |
5500-6800
|
650
|
3
|
450
|
2 х 315
|
Комплектующие
|
Эскиз
|
Код
|
Артикул
|
Наименование. Описание
|
|
|
801748
|
КЗП-02.00.00 |
Комплект планка 300 мм. Предназначен для крепления полосы шириной 300 мм к зонту. Комплект состоит из основной планки с прорезями под гребенку, и прижимной планки с отверстиями - под винт или заклепку. Диаметр отверстий Ø5 мм., количество – 7 шт. Винты или заклепки в комплект не входят. Комплект планки крепится к полосе силами заказчика или монтажниками при установке зонта, либо заказывается вместе с нарезкой и прошивкой полосы на производстве СовПлим. Требуемая модель, цвет, количество и длина полосы рассчитываются и заказываются отдельно. |
|
|
|||
|
|
36842
|
L302B0300020050 | Полоса защитная красная, 300 х 2мм |
|
36843
|
L312M0300020050 | Полоса защитная темно-зеленая, 300 х 2мм | |
|
36844
|
L100B0300020050 | Полоса защитная прозрачная стандарт, 300 х 2мм |

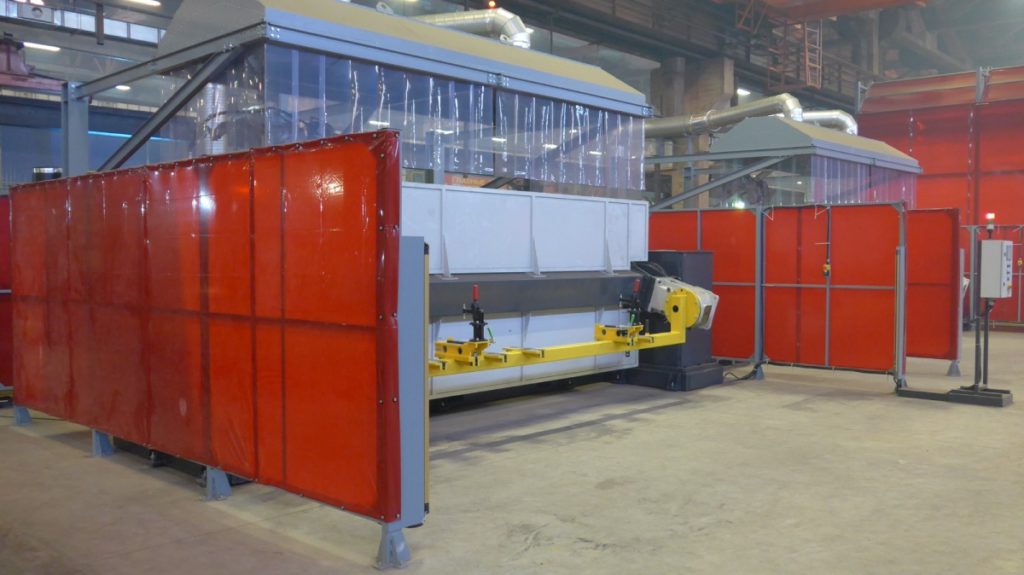

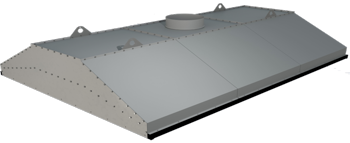

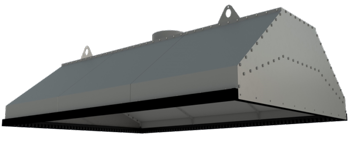

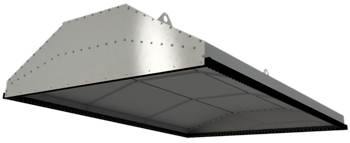

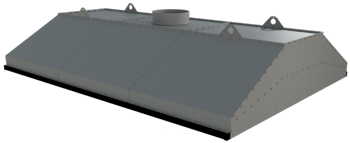

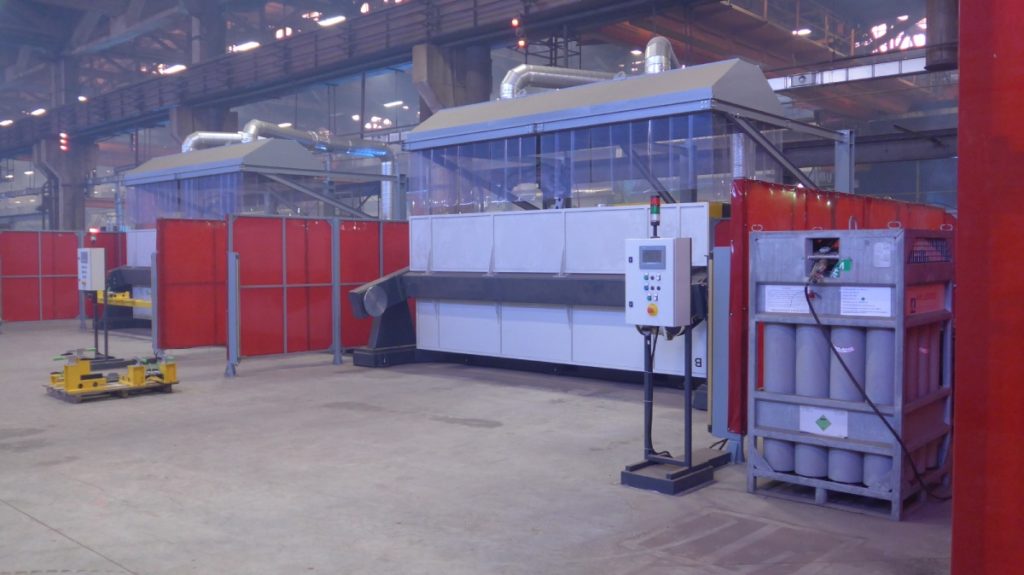

Внешний вид МАТ-МОДЩЕЛЬ
