Зонты ЗКТ и ЗПТ предназначены для установки на вытяжных шахтах в системах вентиляции с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков.

Современная конструкция разрабатывалась по типу серии 5.904-51. Зонты изготавливаются двух видов – круглого сечения (зонт ЗКТ) и прямоугольного (зонт ЗПТ).

Типоразмер зонта принимается соответственно наружным размеру горловины шахты.

Стандартный типоразмерный ряд зонтов круглого сечения состоит из 22-ух диаметров от 100 мм до 1250 мм. Присоединительные размеры зонтов соответствуют нормируемым размерам воздуховодов и присоединительным размерам узлов прохода вентиляционных шахт через перекрытия.

Возможно изготовление зонтов с другими, не стандартными размерами, или по чертежу заказчика.

Зонты прямоугольного сечения не имеют стандартного типоразмерного ряда. Возможно изготовление зонтов с любыми сторонами основания. При этом необходимо помнить о форме колпака зонта ЗПТ, если эта форма может иметь существенное значение для заказчика.

Колпаки ЗПТ изготавливаются в двух исполнениях: с колпаком в форме остроконечной пирамиды (исполнение 1) – если все четыре стороны основания ЗПТ равны (квадратное сечение); и с колпаком в форме пирамиды, у которой две грани будут иметь форму трапеций (исполнение 2) – если основание ЗПТ прямоугольной формы. Исполнение 2 позволяет уменьшить общую высоту зонта.

Для расчета стоимости изделия важно знать площадь сечения основания ЗПТ.

Зонты круглого сечения изготавливаются как с фланцевым, так и с ниппельным соединением.

Зонты прямоугольного сечения изготавливаются только с фланцевым соединением. Для зонтов прямоугольного сечения с размерами большей стороны < 600 мм применяется шина Е20.

Для зонтов прямоугольного сечения с размером большей стороны ≥ 600 мм применяется шина Е30.

Зонт может эксплуатироваться в макроклиматических районах в климатическом исполнении УХЛ 1 по ГОСТ 15150-69.

Габаритные размеры ЗКТ и ЗПТ

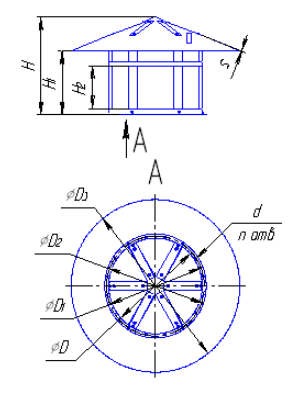

Зонт круглый ЗКТ

Зонты вытяжные ЗКТ и ЗПТ - 2

Обозначение	Размеры, мм								n	Масса, кг
Обозначение	D	D₁	D₂	D₃	H	H₁	d	s	n	Масса, кг
ЗКТ-100	100	130	153	180	141	101	6,5х12	0,7	4	0,7
ЗКТ-125	125	155	188	220	144	104			6	0,9
ЗКТ-140	140	170	193	250	160	120				1,1
ЗКТ-160	160	190	213	290	180	140				1,2
ЗКТ-180	180	210	233	320	210	170				1,4
ЗКТ-200	200	230	257	350	240	150			8	2,2
ЗКТ-225	255	255	278	400	250					2,5
ЗКТ-250	250	280	307	450	257					2,8
ЗКТ-280	280	310	337	500	265					2,9
ЗКТ-315	315	348	372	550	275					3,0
ЗКТ-355	355	385	425	650	340	200				3,6
ЗКТ-400	400	435	470	700	400	250				4,5
ЗКТ-450	450	480	520	800	415		9	1,0	16	9,3
ЗКТ-500	500	535	570	900	480					11,4
ЗКТ-560	560	590	630	1010	500	280				13,1
ЗКТ-630	630	665	704	1130	523	300				22,3
ЗКТ-710	710	745	780	1300	550	300	10,5х20			24,6
ЗКТ-800	800	840	874	1450	820	538				40
ЗКТ-900	900	940	974	1600	837					44
ЗКТ-1000	1000	1035	1074	1800	970				24	52
ЗКТ-1120	1120	1155	1190	2020	1015	638				67,7
ЗКТ-1250	1250	1290	1324	2250	1055	638				75,5

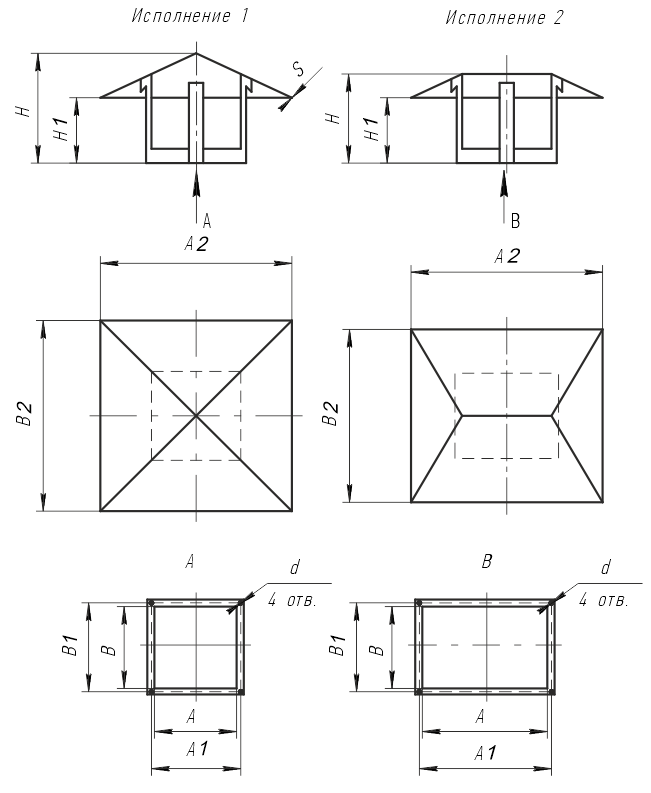

Зонты прямоугольные ЗПТ

Зонты вытяжные ЗКТ и ЗПТ - 3

Обозначение	Исп.	Размеры, мм										Масса, кг
Обозначение	Исп.	А	А₁	А₂	В	В₁	В₂	Н₁	Н	d	s	Масса, кг
ЗПТ-250х250	1	250	270	450	250	270	450	240	150	9	1,0	4,5
ЗПТ-400х400		400	420	720	400	420	720	376	250			8,7
ЗПТ-500х500		500	520	900	500	520	900	400	250			12,0
ЗПТ-800х800		800	830	1440	800	830	1440	763	538	10		31,5
ЗПТ-1000х1000		1000	1030	1800	1000	1030	1800	811	538	10		58,6
ЗПТ-400х250	2	400	420	720	250	270	450	400	250	9		7,2
ЗПТ-800х500		800	830	1440	500	530	900	930	638	10		27,0
ЗПТ-1000х800		100	1030	1800	800	830	1440	995	638	10		53,5

Условное обозначение

Зонты вытяжные ЗКТ и ЗПТ - 4

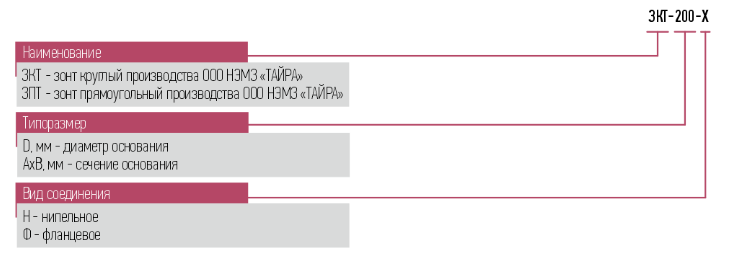

Пример обозначения при заказе

ЗКТ-250 -Ф – зонт круглый диаметром 250 мм с фланцевым соединением.
ЗКТ-630 -Н – зонт круглый диаметром 630 мм с ниппельным соединением.
ЗПТ-600х600 -Ф – зонт прямоугольный со сторонами основания 600 мм на 600 мм с фланцевым соединением.
