Электродвигатели серии МА с тормозом предназначены для использования в приводах механизма передвижения мостовых, козловых, башенных кранов и других типов грузоподъёмного оборудования.
Эти двигатели обеспечивают не только движение, но и надёжную фиксацию узла в нужном положении за счёт встроенного электромагнитного тормоза.
Электродвигатель МА с тормозом применяется в механизмах, где необходима быстрая остановка и удержание подвижных частей после отключения питания.
Это особенно важно для обеспечения безопасности, предотвращения самопроизвольного скатывания и точного позиционирования грузов.
Типовые сферы применения:
- Крановое и подъёмно-транспортное оборудование
- Механизмы передвижения тележек, вагонеток, платформ
- Приводы технических устройств с требованием фиксированной остановки
Конструктивные особенности
- Встроенный тормоз – электромагнитного типа с автоматическим срабатыванием при обесточивании.
- Надёжная фиксация – тормозный модуль удерживает привод при выключенном питании, предотвращая нежелательное движение.
- Прочный корпус – изготавливается из чугуна или стали, устойчив к механическим нагрузкам и вибрациям
- Защита от внешних воздействий – степень защиты не ниже IP54, допускается работа в сложных условиях.
- Тип установки – лаповое или фланцевое исполнение.

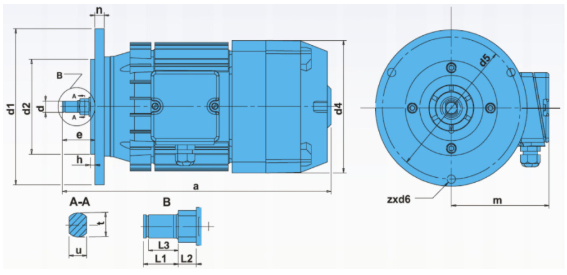

Габаритные размеры МА с тормозом
| Тип | Размеры, мм | Вал | ||||||||||||||
| a | e | h | n | m | d1 | d2 | d4 | d5 | zxd6 | d | L1 | L2 | L3 | t | u | |
| MA 63B-6B | 230 | 29,5 | 8 | 8 | 100 | — | 60 | 120 | 120 | 3×7 | 10 | 19 | 8 | 17,3 | 15 | 11 |
| MA 71B-6B | 260 | 35 | 4 | 7 | 122 | 165 | 100 | 135 | 150 | 3×10 | 12 | 19 | 10 | 17,3 | 17 | 13 |
| MA 80B-6B | 280 | 35 | 4 | 9 | 135 | 165 | 100 | 154 | 150 | 3×10 | 12 | 19 | 10 | 17,3 | 17 | 13 |
Технические характеристики МА с тормозом
| Наименование | Мощность, кВт | Скорость вращения, об/мин | Напряжение, В | Грузоподъемность тельфера, т | Масса, кг |
| Односкоростные двигатели МА | |||||
| МА 63 B-6В | 0,12 | 900 | 380 | 0,5-1 | 4,0 |
| МА 71 В-6В | 0,25 | 880 | 380 | 2-2,3 | 6,0 |
| МА 71 С-6В | 0,37 | 910 | 380 | 5 | 6,5 |
| МА 80 В-6В | 0,55 | 930 | 380 | - | 8,3 |
| MA 71 B-4 B F150 | 0,37 | 1380 | 380 | 2-3,2 | - |
| MA 71 С-4 B F150 | 0,55 | 1360 | 380 | 5 | - |
| Двухскоростные двигатели МА | |||||
| МА 71 В 12/4 В | 0,06/0,18 | 450/1400 | 380 | 0,5-1 | - |
| MA 80 B 12/4 B | 0,12/0,37 | 450/1430 | 380 | 2-3,2-5 | - |
