Сервоприводы ASD-B подойдут для таких задач как: подача заготовок, контурная резка, электроэрозионные станки, отрезные станки, упаковочное оборудование, и т.д.
Конструктивные особенности сервоприводов ASD-B
- Позиционирование: внешняя импульсная команда;
- Скорость: внешний аналоговое задание, 3 группы внутренних параметров задания скорости;
- Момент: внешний аналоговое задание, 3 группы внутренних параметров задания момента;
- Три вида сдвоенных режимов;
- Высокая динамика;
- Методика плавного регулирования;
- Автоматическая или ручная настройка;
- Внешний опциональный пульт управления.
Технические характеристики сервоприводов ASD-B
| Модель: ASDA-B серия | 100Вт | 200Вт | 400Вт | 750Вт | 1кВт | 1кВт | 2кВт | |||||
| 01 | 02 | 04 | 07 | 10 | 15 | 20 | ||||||
|
Источник питания |
Напряжение / Частота |
220VAC (переменное трехфазное или однофазное напряжение) |
Трехфазное 220VAC |
|||||||||
| Диапазон напряжения | 170~252VAC | |||||||||||
| Диапазон частоты | 50 / 60Гц ±5% | |||||||||||
| Способ охлаждения | Естественная конвенция | Вентилятор | ||||||||||
| Разрешение энкодера / Разрешение обратнойсвязи | 2500ppr / 10000ppr(имп. на оборот) | |||||||||||
| Способ управления | SVPWM управление | |||||||||||
| Режимы настройки | Автоматический / Ручной | |||||||||||
| Тормозной резистор | нет | Встроеный | ||||||||||
| Режим по положению | Частота входного сигнала Максимум 500 кГц (линейный драйвер) / 200кГц (откр коллектор) | |||||||||||
| Тип входного сигнала | Счет + Направление, A фаза + B фаза, CCW счет + CW счет | |||||||||||
| Источник задания | Внешний импульсный сигнал | |||||||||||
| Режимы сглаживания | Низкочастотный фильтр | |||||||||||
| Электронный коэффициент редукции |
Электронный коэффициент редукции - N/M множитель/делитель N: 1~32767, M: 1:32767 (1/50<N/M<200) |
|||||||||||
| Ограничение момента | Устанавливается параметрами | |||||||||||
| Компенсация | Устанавливается параметрами | |||||||||||
| Режим скорости | Аналогово е задание | Сигнал | 0 ~ ±10 VDC | |||||||||
| Сопр входа | 10KΩ | |||||||||||
| Задержка | 2.2 ms | |||||||||||
| Диапазон скорости*1 | 1:5000 | |||||||||||
| Источник задания | Внешний аналоговый сигнал / Внутренние параметры | |||||||||||
| Режимы сглаживания | Низкочастотный и S- фильтры | |||||||||||
| Ограничение момента | Установкой параметров или внешний аналоговый сигнал | |||||||||||
|
Частотный диапазон (полоса пропускания) |
максимум 250 Гц | |||||||||||
| Точность поддержания скорости*2 |
0.01% или менее при нагрузке от 0 до 100% (при ном скорости) 0.01% или менее при изменении питания ±10% (при ном скорости) 0.01% или менее при изменении температуры от 0 oC до 50 oC(приноминальной скорости) |
|||||||||||
| Модель: ASDA-B | 100Вт | 200Вт | 400Вт | 750Вт | 1кВт | 1кВт | 2 кВт | |||||
| 01 | 02 | 04 | 07 | 10 | 15 | 20 | ||||||
| Режим момента | Аналоговое задание | Сигнал | 0 ~ ±10 VDC | |||||||||
| Сопр входа | 10KΩ | |||||||||||
| Задержка | 2.2 ms | |||||||||||
| Перегрузка | 8 сек. при 200% от номинального тока | |||||||||||
| Источник задания | Внешний аналоговый сигнал/ Внутренние параметры | |||||||||||
| Режим сглаживания | НЧ - фильтр | |||||||||||
| Ограничение скорости | Установкой параметров или аналоговым сигналом | |||||||||||
| Дискретные входы/выходы | Входы |
«Servo On», Сброс, Переключатель коэффициента, Очитска счета импульсов, аварийный стоп, ограничение движения вперед/назад, запрет входных импульсов, толчковый пуск вперед/назад Выбор предустановленных параметров, активация ограничения момента и скорости, Выбор режима управления (Положение / скорость / момент или комбинированный), пошаговый режим, автоматический режим, выбор электронного коэффициента редукции |
||||||||||
| Выходы |
Выход сигнала энкодера (A, B, Z / - линейный драйвер, Z-отк кол.) Готовность привода, сигнал включения, нулевой скорости, достижения заданной скорости и положения, достижения ограничения момента, сигналы аварии и ошибок, сигналы для электромагнитного тормоза, сигнал исходного положения. |
|||||||||||
|
Функции защиты Интерфейсы связи |
От превышения тока, перенапряжения, недонапряжения, перегрузки двигателя, рекуперации, перегрузки, превышения скорости, неправильного входного импульсного сигнала, Превышения отклонения. Наличие сторожевого таймера, контроль энкодера, контроль настройки, активация аварийного стопа, защита ограничение назад/вперед, защита от перегрева IGBT, защита при сбое памяти, при ошибках связи с процессором DSP, контроль связи по интерфейсу, контроль напряжения питания, контроль времени ожидания связи, контроль записи команд. RS-232 / RS-485 |
|||||||||||
| Окр среда | Среда установки | В закрытом помещении (без прямых солнечных лучей), отсутствие агрессивных частиц, жидкостей и газов | ||||||||||
| Высота | До 1000 метров над уровнем моря | |||||||||||
| Атмосферное давление | От 86 кПа до 106 кПа | |||||||||||
| Температура | От 0oC до 45 oC (При более высокой температуре необходимо обеспечить более эффективное охлаждение) | |||||||||||
| Температура хранения | От -20 oC до 65oC (-4°F ? 149°F) | |||||||||||
| Влажность | От 0 до 90% (без выпадения конденсата) | |||||||||||

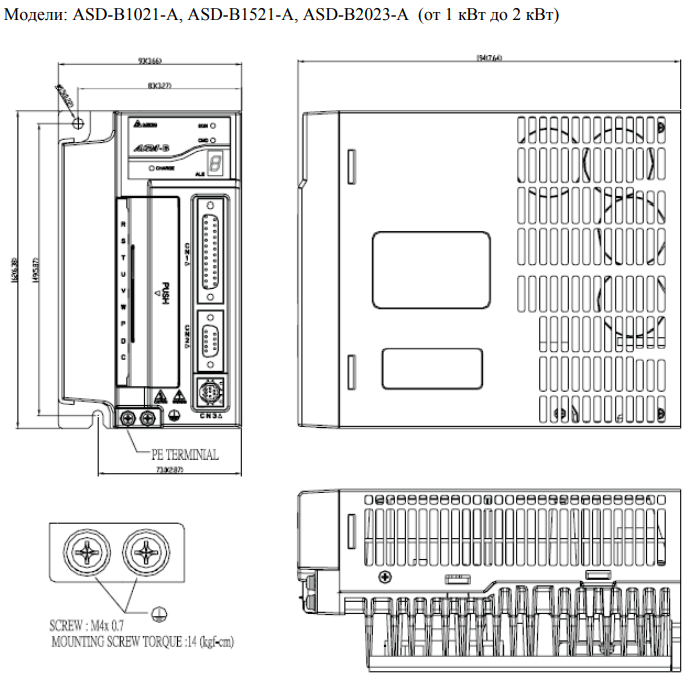

Габаритные размеры сервоприводов ASD-B
