Блок питания БП-66А 6ЛГ.387765-03 предназначен для работы в составе тиристорного преобразователя ТПЕ (ТПЕ-200-460 , ТПЕ-400-460, ТПЕ-100/100-460, ТПЕ-200/200-460, ТПЕ-400/400-460, ТПЕ-630/630-460).
Блок питания конструктивно выполнен как выдвижной (втычной) блок.
В его состав входят:
- шасси,
- печатная плата,
- выходные разъемы Х1 и Х3,
- подстроечный резистор R46 на передней панели (Баланс «0»).

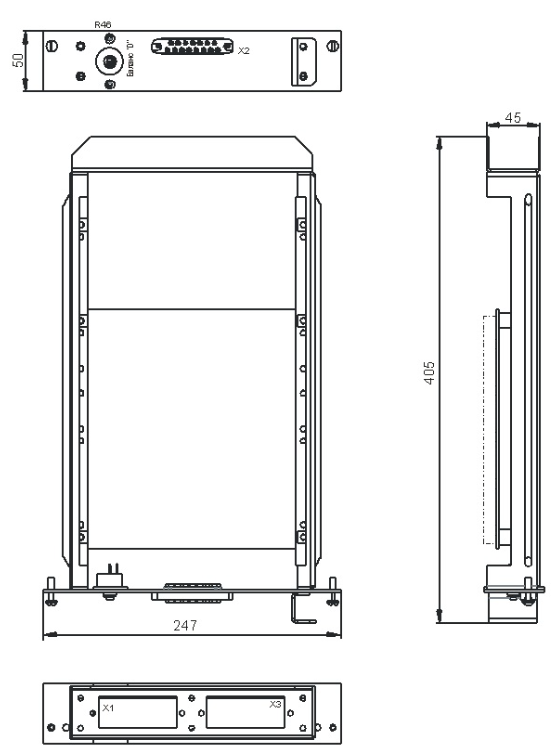

Габаритные размеры БП-66А
Технические характеристики БП-66А
| Наименование параметра | Значение |
| Выходные напряжения, В |
12±0,36; -12±0,36; 7,5±1; -30±3; -150±30; -115±20; +22±1; -22±1 |
| Допустимое отклонение выходного напряжения источника питания +12В; -12В, %, не более | ± 3 % от номинала |
| Коэффициент пульсации выходного напряжения +12В; -12В, %, не более | 0,1 % от номинала |
| Коэффициент пульсации нестабилизированных источников питания, %, не более | 5% |
|
Совместимость с преобразователем ТПЕ 200/200-460 У2.1 1985 г. выпуска |
Полная |
| Требования по надежности | |
| Наработка на отказ, часов, не менее | 104 |
| Срок службы, лет, не менее | 10 |
| Габаритные размеры, мм | 247-405-50 |
