Сервопривод клапана NABM

Сервопривод клапана NABM - 1

Сервоприводы NABM дпя регулирующих шаровых кранов разработаны специально для точного регулирования температуры тепло - или - холодоносителя в НVАС- системах.

Заказать NABM

Электроприводы могут использоваться с 2-х и З-х ходовыми кранами разных типоразмеров: от Дн-15 до Дн-50.

Параллельное подключение сервоприводов NABM

При подключении электроприводов серии NABM параллельно сигнал обратной связи U=DC 0 ... 10V управляющего привода (контакт 6) должен быть подключен к контакту 5 управляемого электропривода.

При этом должна быть учтена общая потребляемая мощность электроприводов.

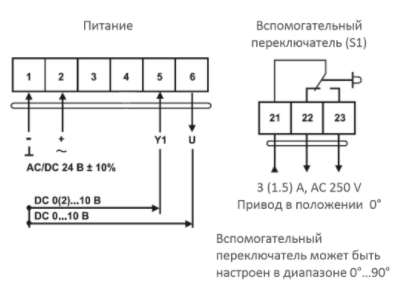

Схема подключения сервоприводов NABM

Сервопривод клапана NABM - 2

Таблица подбора моделей сервоприводов

Усилие Для Dnmax Время хода Напряжение питания Всnом. nереключатель Тиn/ модель
2 Нм 15 60 ... 90 с AC/DC 24 V ± 10% Нет NАВМ 1.2-02
5 Нм 32 70 ... 100 с AC/DC 24 V ± 10% Нет NABM 1.2-05
10 Нм 50 100 ... 150 с AC/DC 24 V ± 10% Нет NABM 1.1-10
10 Нм 50 100 ... 150 с AC/DC 24 V ± 10% 1 х SPDT NABM 1.1-10S1
