Фильтр воздушный панельный ФВФ с рамкой предназначены для очистки от пыли наружного и рециркуляционного воздуха в системах приточной вентиляции в качестве фильтров первой ступени очистки.
Конструкция

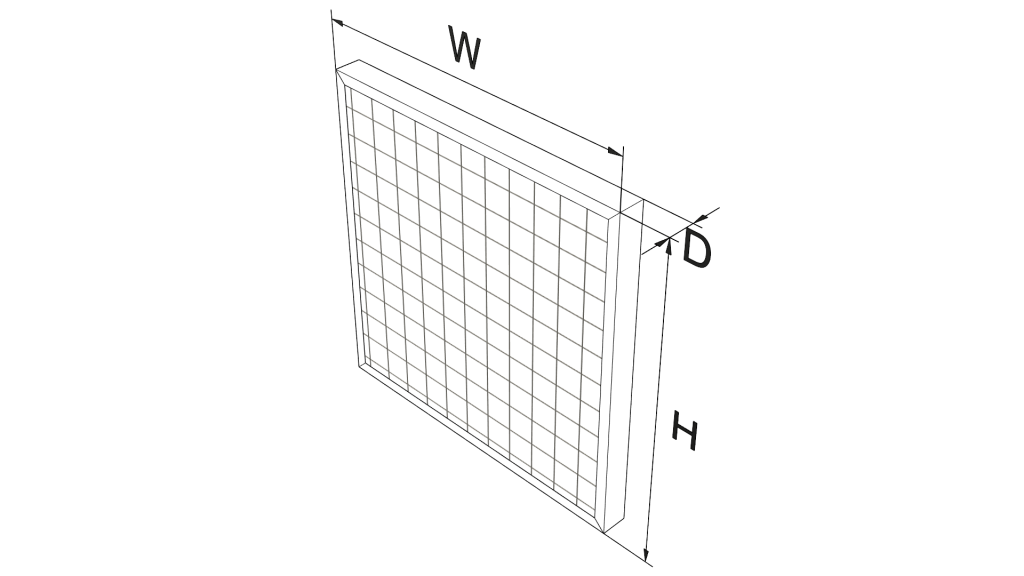

Панельный фильтр ФВП-II состоит из рамки из оцинкованной стали и объемного фильтрующего материала типа полиэстер. Фиксация материала в рамке осуществляется при помощи металлических спиц со стороны входа воздуха и сварной металлической сетки со стороны выхода воздуха. Фильтры больших размеров производятся с усиленной конструкцией – внутри рамки крепится перемычка, которая делит фильтр на 2 части. Это решение позволяет придать рамке дополнительную прочность.
Техническое обслуживание
В процессе эксплуатации следует контролировать перепад давления до и после фильтров с помощью дифференциального манометра. При достижении рекомендуемого конечного аэродинамического сопротивления необходимо произвести замену фильтрующего материала внутри рамки фильтра.
Технические характеристики ФВФ с рамкой
| Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % | Номинальная удельная воздушная нагрузка,м3/ч х м2 (фронтальная скорость, м/с) | Аэродинамическое сопротивление, Па | |
| начальное | рекомендуемое конечное | |||
| G2 | 65≤Am<80 | 9 700 (2,7) | 80-100 | 250 |
| G3 | 80 ≤ Am < 90 | 9 700 (2,7) | 90-110 | 250 |
| G4 | 90 ≤ Am | 9 700 (2,7) | 100-120 | 250 |
