Фильтр для прямоугольных каналов ФВП.

Заказать фильтр ФВП

  • корпус и крышка фильтров изготовлены из оцинкованной стали;
  • швы кассеты термически спаяны;
  • предусмотрена замена фильтрующих элементов.

Фильтры могут быть установлены на горизонтальных и вертикальных участках воздуховодов.

Крышка крепится к корпусу простыми защелками и петлями. Корпус фильтра снабжен шинорейкой для присоединения воздуховодов или компонентов вентиляционной системы.

Фильтрующий материал выполнен в виде сменной кассеты с мешочными фильтрами из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7, EU9.

Габаритные размеры фильтра для прямоугольных каналов ФВП

Фильтры для прямоугольных каналов ФВП - 2

Тип фильтра L H С С1 D L1 H1 Масса кассеты, кг Масса корпуса, кг
ФВП 30-15 300 150 406 330 300 342 192 0,17 3,7
ФВП 40-20 400 200 506 430 400 442 242 0,26 4,9
ФВП 50-20 500 200 536 460 430 542 242 0,29 6,2
ФВП 50-25 500 250 536 460 430 542 292 0,33 6,0
ФВП 50-30 500 300 566 490 430 542 342 0,36 6,7
ФВП 60-30 600 300 646 570 460 642 342 0,39 9,2
ФВП 60-35 600 350 726 650 460 642 392 0,43 10,6
ФВП 70-40 700 400 796 710 460 742 442 0,5 15,4
ФВП 80-50 800 500 796 710 460 842 542 0,61 18,0
ФВП 90-50 900 500 796 710 460 942 542 0,64 19,5
ФВП 100-50 1000 500 796 710 460 1042 542 0,67 20,8

Технические характеристики фильтра для прямоугольных каналов ФВП

Тип фильтра С1 Удельная воздушная нагрузка, м 3 /ч·м2 Аэродинамическое сопротивление, Па
начальное конечное
ФВП 30-15 330 10000-11400 30-40 250
ФВП 40-20 430
ФВП 50-20 460
ФВП 50-25 460
ФВП 50-30 490
ФВП 60-30 570
ФВП 60-35 650
ФВП 70-40 710
ФВП 80-50 710
ФВП 90-50 710
ФВП 100-50 710

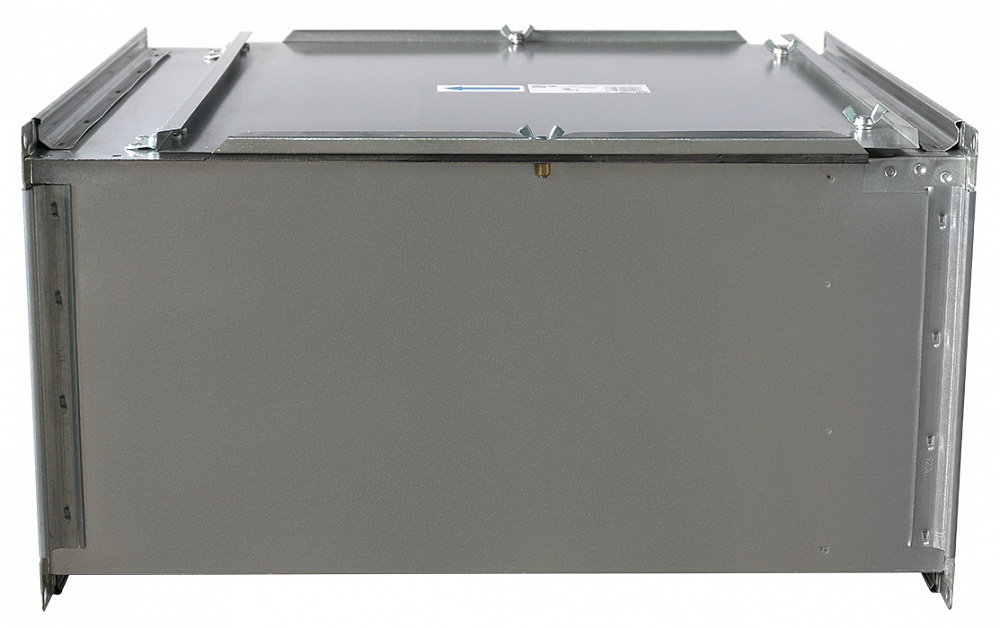

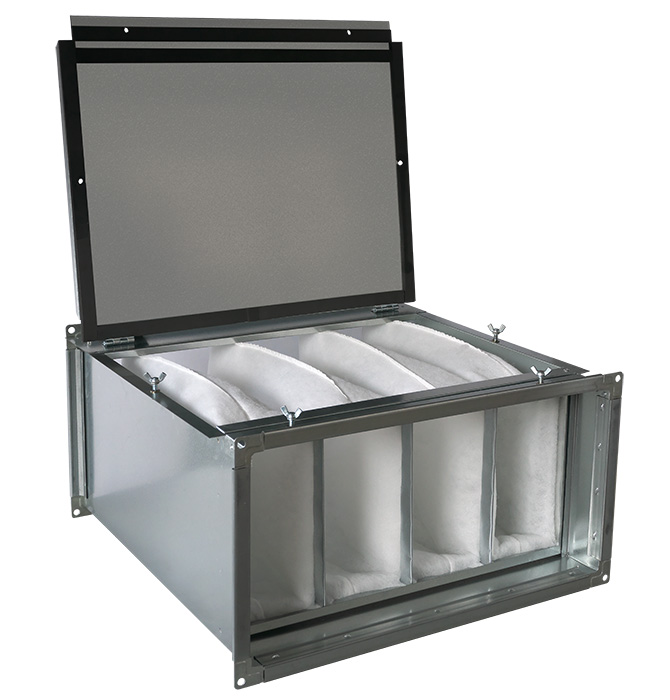

Внешний вид фильтра для прямоугольных каналов ФВП

Фильтры для прямоугольных каналов ФВП - 3Фильтры для прямоугольных каналов ФВП - 4Фильтры для прямоугольных каналов ФВП - 5
