Воздушные фильтры с полиуретановым уплотнителем РНСР

Воздушные фильтры с полиуретановым уплотнителем РНСР - 1

Воздушные фильтры с полиуретановым уплотнителем РНСР предназначены для очистки от пыли воздуха в системах кондиционирования и приточной вентиляции.

Заказать фильтр РНСР

Применяются в системах вентиляции торговых центров, промышленно-производственных предприятий, складских и офисных помещений.

Конструкция воздушного фильтра с полиуретановым уплотнителем РНСР

Корпус фильтра изготавливается из анодированного / не анодированного экструдированного алюминиевого профиля, внутри которого расположен фильтропакет, с разделенными между собой клеевыми сепараторами складками.

Фильтропакет герметично закреплен в корпусе с помощью специального двухкомпонентного полиуретанового клея и защищен с двух сторон сетками (возможны вариации в конструкции). В качестве уплотнителя используется бесшовный вспененный полиуретан / EPDM уплотнитель.

Материалы

  • Экструдированный алюминиевый профиль: 69-292 мм;
  • Фильтрующий материал на основе ультратонкого стекловолокна класса очистки от E10 до U16;
  • Защитные ПВС сетки, оцинкованные, в порошковой окраске;
  • Клеевые сепараторы на основе полиолефинового расплава;
  • Специальный полиуретановый клей / бесшовный вспененный полиуретан / EPDM уплотнитель.

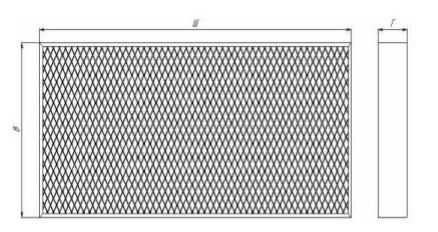

Габаритные размеры воздушного фильтра с полиуретановым уплотнителем РНСР

Воздушные фильтры с полиуретановым уплотнителем РНСР - 2

Технические характеристики воздушного фильтра с полиуретановым уплотнителем РНСР

Вид профиля, уплотнитель Класс очистки (ГОСТ Р ЕН 1822) Высота складки, мм ШхВхГ Номинальная производительность, м3/ч Начальный перепад давления, ПА Площадь фильтрующей поверхности, м2 Вес, кг
Анодированный алюминиевый профиль (69 мм рама), полиуретан (PHCP-APJ) Е10 50 305х305х69 150 50 2,6 2,2
610х305х69 300 5.2 3.5
610x610x69 605 10.4 5.6
915x610x69 905 15.6 7.6
1220x610x69 1205 20.9 10.6
915x915x69 1355 23.5 10.4
1220x915x69 1805 31.4 14.5
1220x1220x69 2410 41.7 18.4
Е11 50 305x305x69 150 70 2.6 2.2
610x305x69 300 5.2 3.5
610x610x69 605 10.4 5.6
915x610x69 905 15.6 7.6
1220x610x69 1205 20.9 10.6
915x915x69 1355 23.5 10.4
1220x915x69 1805 31.4 14.5
1220x1220x69 2410 41.7 18.4
Е12 50 305x305x69 150 90 2.6 2.2
610x305x69 300 5.2 3.5
610x610x69 605 10.4 5.6
915x610x69 905 15.6 7.6
1220x610x69 1205 20.9 10.6
915x915x69 1355 23.5 10.4
1220x915x69 1805 31.4 14.5
1220x1220x69 2410 41.7 18.4
H13 50 305x305x69 150 120 2.6 2.2
610x305x69 300 5.2 3.5
610x610x69 605 10.4 5.6
915x610x69 905 15.6 7.6
1220x610x69 1205 20.9 10.6
915x915x69 1355 23.5 10.4
1220x915x69 1805 31.4 14.5
1220x1220x69 2410 41.7 18.4
H14 50 305x305x69 150 140 2.6 2.2
610x305x69 300 5.2 3.5
610x610x69 605 10.4 5.6
915x610x69 905 15.6 7.6
1220x610x69 1205 20.9 10.6
915x915x69 1355 23.5 10.4
1220x915x69 1805 31.4 14.5
1220x1220x69 2410 41.7 18.4

Вид профиля, уплотнитель Класс очистки (ГОСТ Р ЕН 1822) Высота складки, мм ШхВхГ Номинальная производительность, м3/ч Начальный перепад давления, ПА Площадь фильтрующей поверхности, м2 Вес, кг
Анодированный алюминиевый профиль (78 мм рама), полиуретан (PHCP-API) Е10 58 305x305x78 150 45 3.0 2.2
610x305x78 300 6.1 3.6
610x610x78 605 12.1 5.7
915x610x78 905 18.1 7.8
1220x610x78 1205 24.2 10.8
915x915x78 1355 27.3 10.6
1220x915x78 1805 36.4 14.8
1220x1220x78 2410 48.4 18.7
Е11 58 305x305x78 150 60 3.0 2.2
610x305x78 300 6.1 3.6
610x610x78 605 12.1 5.7
915x610x78 905 18.1 7.8
1220x610x78 1205 24.2 10.8
915x915x78 1355 27.3 10.6
1220x915x78 1805 36.4 14.8
1220x1220x78 2410 48.4 18.7
Е12 58 305x305x78 150 75 3.0 2.2
610x305x78 300 6.1 3.6
610x610x78 605 12.1 5.7
915x610x78 905 18.1 7.8
1220x610x78 1205 24.2 10.8
915x915x78 1355 27.3 10.6
1220x915x78 1805 36.4 14.8
1220x1220x78 2410 48.4 18.7
H13 58 305x305x78 150 100 3.0 2.2
610x305x78 300 6.1 3.6
610x610x78 605 12.1 5.7
915x610x78 905 18.1 7.8
1220x610x78 1205 24.2 10.8
915x915x78 1355 27.3 10.6
1220x915x78 1805 36.4 14.8
1220x1220x78 2410 48.4 18.7
H14 58 305x305x78 150 120 3.0 2.2
610x305x78 300 6.1 3.6
610x610x78 605 12.1 5.7
915x610x78 905 18.1 7.8
1220x610x78 1205 24.2 10.8
915x915x78 1355 27.3 10.6
1220x915x78 1805 36.4 14.8
1220x1220x78 2410 48.4 18.7
