Клапан редукционный MZD является трехлинейным редукционным клапаном прямого действия золотникового типа. В нормальном положении он обычно открыт и гидравлическая жидкость свободно проходит из магистрали P1 в магистраль P.
На золотник с одной стороны действует давление в магистрали P, а с другой - регулировочная пружина. Когда давление в магистрали P превышает значение, установленное с помощью пружины, клапан закрывается до тех пор, пока давление в P (сниженное) не сравняется с заданным.
Конструкция клапана обеспечивает хорошую регулировочную чувствительность при пониженном дренажном стоке. Дренаж соединен с магистралью T внутри клапана.
Трехлинейная конструкция обеспечивает защиту вторичного контура от скачков давления, так как она допускает наличие обратного потока из исполнительного механизма в сливную магистраль T.
Клапан редукционный MZD сделан в модульном исполнении с отверстиями, соответствующими стандартам CETOP и ISO, и может быть быстро, без использования труб, смонтирован с электромагнитными клапанами MD1D.
Обычно клапан поставляется в исполнении с регулировочным винтом с шестигранной головкой. По требованию, он может быть укомплектован регулировочной ручкой SICBLOC.
Конфигурации
- MZD*: снижение давления в магистрали P, дренаж соединен с магистралью T.
- MZD*/A и MZD*/RA: снижение давления в магистрали A перед исполнительным механизмом и максимальное давление в магистрали B, дренаж соединен с магистралью T.
- MZD*/B и MZD*/RB: снижение давления в магистрали B перед исполнительным механизмом и максимальное давление в магистрали A, дренаж соединен с магистралью T.

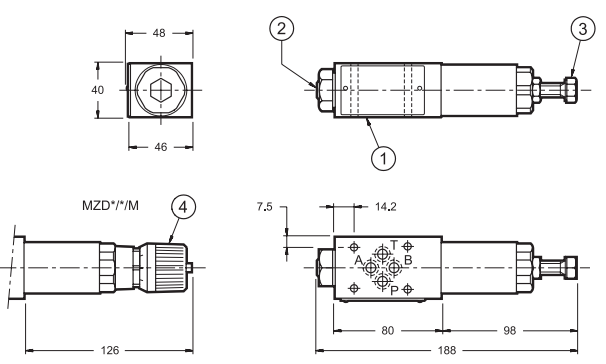

Габаритные размеры MZD
- Монтажная поверхность с уплотнительными кольцами (OR): 4 шт. типа OR2037
- Присоединительное отверстие манометра 1/4" BS
- Регулировочный винт с шестигранной головкой. Гаечный ключ 17. Для увеличения давления вращать по часовой стрелке
- Ручка SICBLOC. Для работы нажмите ее и одновременно вращайте.
Технические характеристики MZD
| Модель | Клапан MZD2* | Клапан MZD3* | Клапан MZD4* | Клапан MZD5* | |
| Максимальное рабочее давление | бар | 350 | |||
| Диапазон настройки давления | бар | 3...35 | 10...70 | 30...140 | 50...280 |
| Максимальный расход рабочей жидкости | л/мин | 40 | |||
| Диапазон температур рабочей жидкости | °C | -20...+80 | |||
| Рекомендуемая вязкость рабочей жидкости | сСт | 25 | |||
| Класс чистоты рабочей жидкости | - | Класс 10 по NAS 1638 | |||
| Масса клапана не более | кг | 1,5 | |||
Обозначение (гидросхема) клапанов редукционных MZD2*, MZD3*, MZD4*, MZD5*

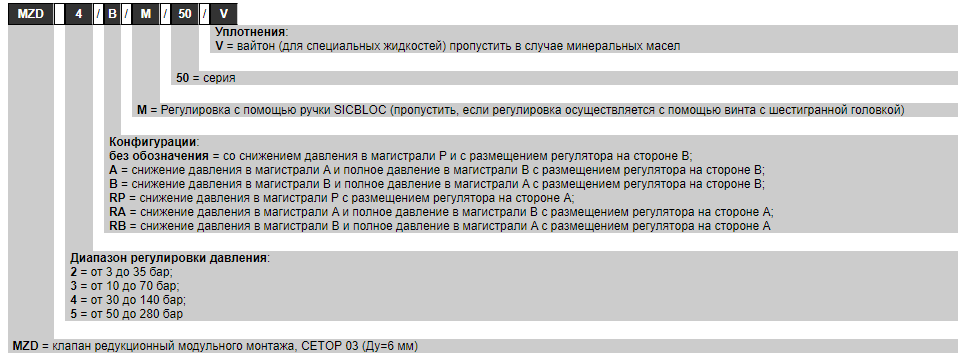

Структура условного обозначения клапанов редукционных MZD
