Электрическая маневровая лебёдка ЛЭМ-10 специально разработана для перемещения составов грузовых железнодорожных вагонов вдоль складских платформ, расположенных рядом с рельсами.
Устройство не предназначено для подъёма грузов или перевозки людей. При соблюдении регламентных работ по техническому обслуживанию, срок её службы составляет около 7 лет.
Конструкция лебёдки включает два барабана, каждый из которых оснащён собственным приводом. Основной барабан работает с двухступенчатым редуктором Ц2Н-500, тогда как вспомогательный — с редуктором Ц2У-200. Электродвигатель мощностью 11 кВт служит источником начального вращения системы. Все механические и электрические компоненты, включая тормоза и пусковую аппаратуру, собраны на общей несущей раме.
Маневровые операции с вагонами или цистернами осуществляются посредством замкнутой системы канатов: рабочий и вспомогательный канаты образуют петлю, огибающую концевой блок. Подробные технические данные всех узлов приведены в соответствующих разделах каталога.

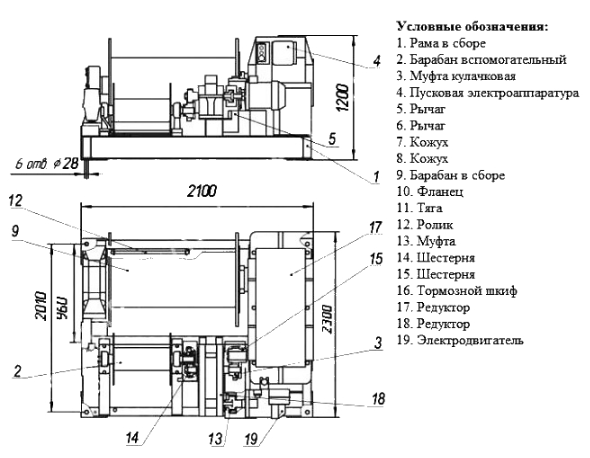

Габаритные размеры ЛЭМ-10
Технические характеристики ЛЭМ-10
| Ориентировочное количество вагонов | 12 | |
| Тяговое усилие | на главном барабане, кгс | 10000 |
| на вспомогательном барабане, кгс | 1250 | |
| Скорость намотки каната на первом слое, при частоте тока 50 Гц: | на главном барабане, м/с | 0,064 |
| на вспомогательном барабане, м/с | 0,64 | |
| Масса груза в передвигаемых вагонах, т | 750 | |
| Канатоёмкость | на главном барабане, м | 250 |
| на вспомогательном барабане, м | 500 | |
| Диаметр каната | на главном барабане, мм | 28 |
| на вспомогательном барабане, мм | 11 | |
| Редуктор | Основной | Ц2Н-500-31,5 |
| Вспомогательный | Ц2У-200-25 | |
| Электродвигатель | АИР132M4 11 кВт 1500 об/мин | |
| Габаритные размеры, мм | 2234х1784х1195 | |
| Масса без каната, кг | 3500 | |
