Тяговая электрическая лебёдка ТЭЛ-1 используется для перемещения грузов в горизонтальной или вертикальной плоскости.
Максимальное тяговое усилие, развиваемое барабаном, составляет 1 тонна-сила (1000 кгс). Устройство строго запрещено применять для подъёма или транспортировки людей.
Конструкция лебёдки включает два ключевых узла — электродвигатель и редуктор, а также ряд вспомогательных компонентов.
Основные элементы:
- электродвигатель мощностью 4 кВт с частотой вращения 1000 об/мин;
- тормозной механизм ТКГ-160;
- муфта, выполняющая также функцию тормозного шкива;
- двухступенчатый редуктор Ц2У 200×20;
- рабочий барабан с намотанным канатом;
- выносная подшипниковая опора барабана;
- пульт управления и электрооборудование;
- сварная рама из металла.
В зависимости от условий эксплуатации, двигатель может быть выполнен в стандартном или защищённом исполнении — пылевлагозащищённом либо взрывобезопасном. Также возможна комплектация лебёдки системой дистанционного управления.

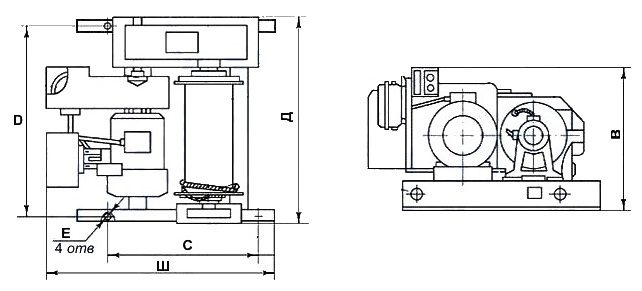

Габаритные размеры ТЭЛ-1
Технические характеристики ТЭЛ-1
| Напряжение, В | 380 |
| Тяговое усилие, тс | 1 |
| Расчетная канатоёмкость, м | 80 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 8,3 - 8,8 |
| Габаритные размеры (Д х Ш х В), мм | 750 х 846 х 607 |
| Монтажные размеры (С х D), мм | 735 х 550 |
| Диаметр монтажных отверстий (Е), мм | 17 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,3 |
| Диаметр барабана | 180 |
| Редуктор | Ц2У-200-20 |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | 4 кВт 1000 об/мин |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 250 |
