Тяговая лебедка ТЭЛ-10

Лебёдка электрическая тяговая ТЭЛ-10 предназначена для выполнения погрузочно-разгрузочных работ в рамках грузоподъёмности до 10 тонн (10000 кгс).

Она может использоваться как самостоятельное тяговое устройство, применяться в качестве однобарабанной маневровой лебёдки, а также устанавливаться в составе грузоподъёмных кранов.

Эксплуатация лебёдки для подъёма или перемещения людей категорически запрещена.

Конструкция ТЭЛ-10 включает четырёхступенчатую цилиндрическую трансмиссию, реализованную через связку двух редукторов: Ц2У-200 и Ц2Н-500. В более ранних версиях данной модели в качестве основного редуктора использовался редуктор типа РМ-850.

Остальные элементы соответствуют стандартной комплектации электрических тяговых лебёдок:

1. Сварная рама, являющаяся каркасом для всей конструкции.
2. Барабан в сборе.
3. Муфта, соединяющая электродвигатель 11 кВт 1000 об/мин с первичным редуктором Ц2У-200. Она же одновременно является тормозным шкивом.
4. Муфта, соединяющая выходной вал первичного редуктора с входным валом главного редуктора Ц2Н-500 (РМ-850).
5. Пусковое электрооборудование.
6. Кожух тормозного устройства.
7. Кожух электроаппаратуры.
8. Гидравлический тормоз ТКГ-200.
9. Редуктор Ц2У-200.
10. Редуктор Ц2Н-500.
11. Электродвигатель АИР 160 S6 (при общепромышленном применении лебёдки).

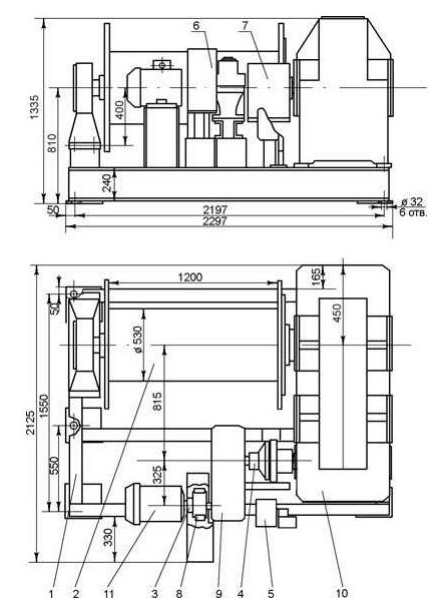

Габаритные размеры ТЭЛ-10

Технические характеристики ТЭЛ-10
