Тяговая электрическая лебёдка ТЭЛ-2 предназначена для механизированного перемещения грузов в вертикальной или горизонтальной плоскости.
Благодаря установленным силовым агрегатам, устройство способно развивать тяговое усилие до 2 тонн-сил (2000 кгс).
Конструктивно лебёдка включает в себя типовой набор узлов и механизмов:
- трёхфазный электродвигатель мощностью 7,5 кВт с частотой вращения 750 об/мин;
- цилиндрический редуктор 1Ц3У-200 с трёхступенчатой передачей;
- соединительная муфта МУВП, совмещённая с тормозным шкивом;
- колодочный тормоз с гидроприводом ТКГ-200;
- барабан увеличенной вместимости для каната (возможность реализована за счёт редуктора с высоким передаточным числом);
- подшипниковая опора заднего торца барабана;
- электрооборудование с панелью управления;
- рама сварной конструкции, на которой монтируются все компоненты.
По запросу заказчика технические параметры и комплектация могут быть адаптированы под конкретные условия эксплуатации.

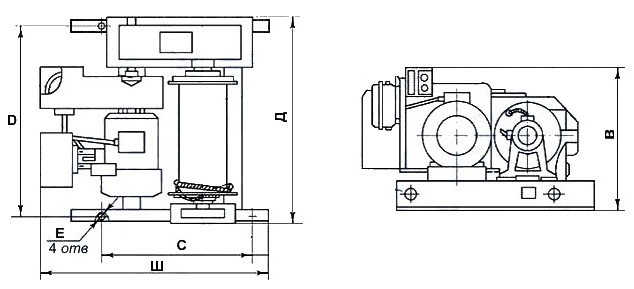

Габаритные размеры ТЭЛ-2
Технические характеристики ТЭЛ-2
| Напряжение, В | 380 |
| Тяговое усилие, тс | 2 |
| Расчетная канатоёмкость, м | 250 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 16 |
| Габаритные размеры (Д х Ш х В), мм | 900 х 1000 х 646 |
| Монтажные размеры (С х D), мм | 600 х 824 |
| Диаметр монтажных отверстий (Е), мм | 17 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,25 |
| Диаметр барабана | 299 |
| Редуктор | 1Ц3У-200 |
| Тип тормоза | ТКГ 200 |
| Электродвигатель | АИР160S8 7,5кВт 750об/мин |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 600 |
