Тяговая электрическая лебёдка ТЛ-14А применяется для выполнения такелажных и погрузочно-разгрузочных операций на производственных объектах.
Устройство может использоваться как самостоятельно, так и в составе различных грузоподъёмных установок.
Лебёдка ТЛ-14А имеет конструкцию, позволяющую эффективно преобразовывать вращательное движение электрического двигателя в тяговое усилие, передаваемое на барабан. В более ранних версиях этой модели применялись редукторы типа РЦД-350, а в современных модификациях устанавливаются более компактные и производительные двухступенчатые редукторы 1Ц2У-160.
Соединение вала электродвигателя с редуктором осуществляется через специальную муфту, выполняющую одновременно функцию тормозного шкива. Наличие тормозного механизма обусловлено тем, что торможение производится на входном валу, где крутящий момент ниже, что значительно упрощает остановку системы. Барабан крепится на выходной вал редуктора, а пусковой электрический блок устанавливается на несущей раме устройства. Рабочее напряжение лебёдки — 380 В.
Срок службы оборудования при условии регулярного технического обслуживания составляет до 10 лет.
Следует подчеркнуть, что лебёдка ТЛ-14А не предназначена для подъема людей.

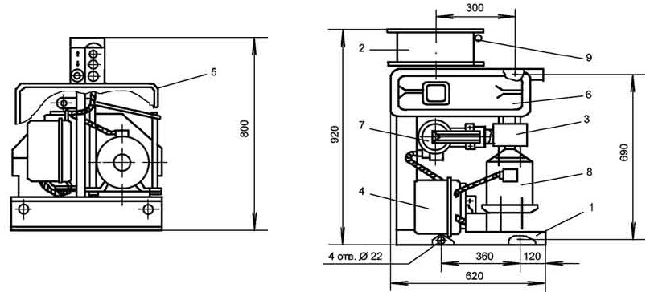

Габаритные размеры ТЛ-14А
| 1 | Рама |
| 2 | Барабан |
| 3 | Муфта |
| 4 | Шкаф с пусковой аппаратурой |
| 5 | Защитный кожух |
| 8 | Редуктор Ц2У-160 или РЦД-350 |
| 7 | Тормоз колодочный гидравлический ТКГ-160 |
| 8 | Электрический двигатель 4.0 кВт 1500 об/мин |
| 9 | Трос (канат) |
Технические характеристики ТЛ-14А
| Напряжение, В | 380 |
| Тяговое усилие, тс | 0,42 |
| Расчетная канатоёмкость, м | 80 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 6,9 |
| Габаритные размеры (Д х Ш х В), мм | 920 х 620 х 800 |
| Монтажные размеры (С х D), мм | 360 х 690 |
| Диаметр монтажных отверстий (Е), мм | 22 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,72 |
| Диаметр барабана | 300 |
| Редуктор | 1Ц2У-160-31,5 |
| РЦД-350-31,5 | |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР100L4 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 235 |
