Электрическая тяговая лебёдка ТЛ-14Б предназначена для механизации подъёма и перемещения грузов.
Она может использоваться как самостоятельное оборудование или в составе более сложных грузоподъёмных систем.
В отличие от близкой по конструкции модели ТЛ-14А, лебёдка ТЛ-14Б обладает более высоким тяговым усилием. Это достигается за счёт использования цилиндрического редуктора с увеличенным передаточным числом, что повышает мощность механизма.
Характерной особенностью всех лебёдок серии ТЛ-14 является консольная установка барабана — без дополнительной опоры на подшипниках, он монтируется прямо на выходной вал редуктора.
Передача вращения от электродвигателя к редуктору осуществляется через упругую муфту, которая смягчает пусковые и тормозные нагрузки, предотвращая резкие рывки. Муфта выполнена в комбинированном исполнении и одновременно выполняет роль тормозного шкива. Установка тормозного механизма непосредственно в зоне соединения валов обеспечивает высокую эффективность торможения.

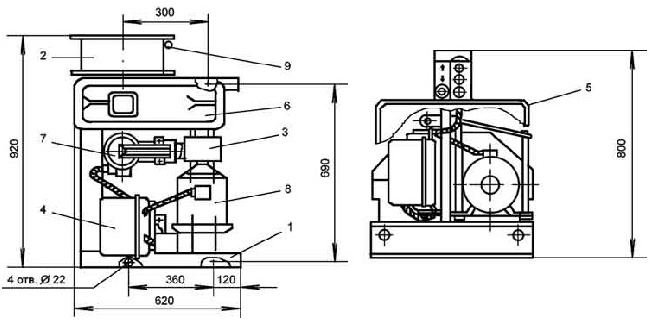

Габаритные размеры ТЛ-14Б
| 1 | Рама |
| 2 | Барабан |
| 3 | Упругая муфта |
| 4 | Шкаф с электрической аппаратурой |
| 5 | Защитный кожух |
| 6 | Редуктор 1Ц2У-160 |
| 7 | Тормоз ТКГ-160 |
| 8 | Электрический двигатель 4 кВт 1500 об/мин |
| 9 | Трос |
Технические характеристики ТЛ-14Б
| Напряжение, В | 380 |
| Тяговое усилие, тс | 0,63 |
| Расчетная канатоёмкость, м | 50 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 8,3 |
| Габаритные размеры (Д х Ш х В), мм | 920 х 620 х 800 |
| Монтажные размеры (С х D), мм | 360 х 690 |
| Диаметр монтажных отверстий (Е), мм | 22 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,3 |
| Диаметр барабана | 300 |
| Редуктор | 1Ц2У-160-40 |
| РЦД-350-40 | |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР 100L4 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 235 |
