Тяговая червячная лебёдка ТЛЧ-14Б предназначена для механизированного подъёма и перемещения грузов как в горизонтальной, так и в вертикальной плоскости.
Использование лебёдки для транспортировки людей строго запрещено.
Конструкция данной модели представляет собой сочетание электрических, механических и гидравлических компонентов, размещённых в компактной компоновке.

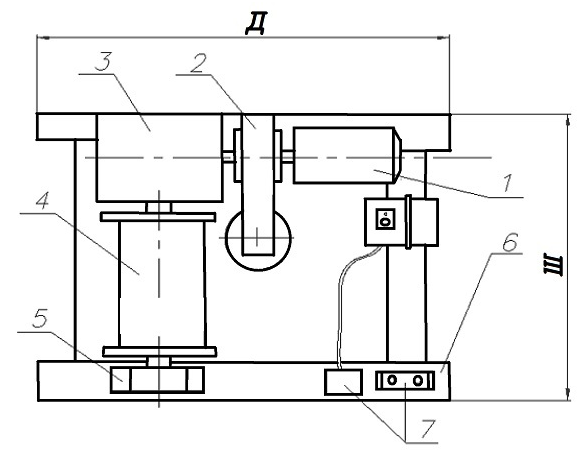

Ниже в каталоге приведена схема с расстановкой узлов и габаритными размерами.
В состав лебёдки входят:
- асинхронный электродвигатель мощностью 4 кВт, 1500 об/мин;
- гидравлический тормоз с колодочным механизмом ТКГ-160;
- одноступенчатый червячный редуктор Ч 100×31,5–52;
- тяговый барабан;
- выносная подшипниковая опора;
- металлическая рама;
- комплект электрооборудования.
Тяговое усилие лебёдки создаёт редуктор, преобразующий обороты вала электродвигателя. Остановка и притормаживание червячной электрической лебедки ТЛЧ-14Б осуществляется тормозом.
Общее управление механизмом производится с пульта, который может быть расположен как на раме, так и дистанционно.
Технические характеристики ТЛЧ-14Б
| Напряжение, В | 380 |
| Тяговое усилие, тс | 0,63 |
| Расчетная канатоёмкость, м | 50 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 8,3 |
| Габаритные размеры (Д х Ш х В), мм | 850 х 500 х 550 |
| Монтажные размеры (С х D), мм | 400 х 740 |
| Диаметр монтажных отверстий (Е), мм | 22 |
| Комплектация канатом по умолчанию | не комплектуется |
| Скорость навивки каната на первом слое, м/с | 0,3 |
| Диаметр барабана | 300 |
| Редуктор | Ч-100-31,5 |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР100L4 4/1500 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 280 |
