Люки инспекционные ревизионные для воздуховодов

Люки инспекционные ревизионные для воздуховодов - 1

Вентиляционные (инспекционные, ревизионные) люки предназначены для проведения работ по инспекции, очистке и дезинфекции систем вентиляции и кондиционирования воздуха.

Так же лючки используются для осуществления технического обслуживания вентиляционного оборудования без демонтажа, куда необходим доступ к внутренней поверхности системы вентиляции.

Установка инспекционных люков снижает трудоемкость и сокращения сроки проведения работ по очистке вентиляции.

  • Каждый инспекционный люк для воздуховода комплектуется трафаретом, облегчающим вырезку отверстия под люк;
  • В комплект входит инструкция по монтажу.

Стандартные вентиляционные люки из оцинкованной стали с полиэтиленовым уплотнителем.

Также возможна поставка ревизионных люков из алюминия, нержавеющей стали для изолированных и не изолированных воздуховодов с использованием различного уплотнителя.

Заказать люки

Вентиляционные люки для круглых воздуховодов

Люки инспекционные ревизионные для воздуховодов - 2

Размер лючка Диаметр воздуховода, мм
180х80 71
80
90
100
112
125
140
160
200х100 140/150
160/180
200/224
250/280
315/355
300х200 280
315
400
450
500
400х300 400
450
500
560
630
710
800
900
500х400 560
630
710
800
900
1000
1120
1250
1400
1600

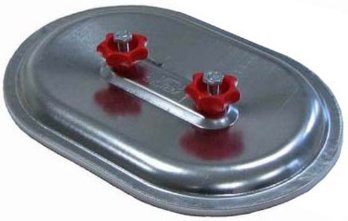

Вентиляционные люки для прямоугольных воздуховодов

Люки инспекционные ревизионные для воздуховодов - 3

Размер лючка
180х80
200х100
300х150
300х200
400х200
400х300
500х300
500х400
600х400
600х500
700х500

Инструкция по монтажу люков вентиляционных

Люки инспекционные ревизионные для воздуховодов - 4

Придерживайтесь минимальных установочных размеров отверстия: А = мин. 15 мм.
Б = мин. 35 мм.
В = высота отверстия + 50 мм.

Люки инспекционные ревизионные для воздуховодов - 5

Наклейте трафарет на воздуховод в том месте, где он будет установлен.

Люки инспекционные ревизионные для воздуховодов - 6

Вырежьте отверстие, двигаясь по краям трафарета.

Люки инспекционные ревизионные для воздуховодов - 7

Установка инспекционного люка: выверните барашки до упора и вставьте внутреннюю часть люка в воздуховод под углом. Выровняйте дверь и аккуратно установите ее по центру отверстия, после чего затяните барашки.

Техническая информация люков вентиляционных

Правильно смонтированные лючки выдерживают положительное или отрицательное давление до ≈ 5000 Па.

Размер лючка Вес/кг Материал Толщина стали, мм Макс. температура Ручка
180х80 0,28 оц. сталь 0,7 + 70 °C М8
200х100 0,34 оц. сталь 0,7 + 70 °C М8
300х150 0,89 оц. сталь 0,8 + 70 °C М10
300х200 1,04 оц. сталь 0,8 + 70 °C М10
400х200 1,37 оц. сталь 0,8 + 70 °C М10
400х300 2,06 оц. сталь 1.0 + 70 °C М10
500х300 2,64 оц. сталь 1.0 + 70 °C М10
500х400 4,20 оц. сталь 1.2 + 70 °C М12
600х400 5,06 оц. сталь 1.2 + 70 °C М12
600х500 6,95 оц. сталь 1.5 + 70 °C М12
700х500 8,30 оц. сталь 1.5 + 70 °C М12
