Люк-вставка ЛВ-10-8

Люки-вставки ЛВ-10-8 предназначены для установки на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизелей вплотную к клапанам герметическим вентиляционным (тип ГК ИА) – гермоклапанам ГК ИА 01009-1000 для осмотра внутренней части клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов и очистки их от засоров.

Основные комплектующие и принцип работы

Люк-вставка ЛВ-10-8 состоит из следующих ключевых деталей:

• Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который позволяет визуально, а также на  ощупь провести проверку состояния и, в случае надобности, прочистить место прижатия тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1000 от возможных засорений;
• Крышка 2, плотно закрывает проем бокового люка посредством болтовых соединений через резиновую прокладку;
• Ответный фланец 6, комплектуется   вместе с люком-вставкой ЛВ-10-8, для закрепления на  воздуховоде.

Люки-вставки ЛВ-10-8 размещаются на воздуховодах транспортирующих газообразные средства массового поражения и аэрозоли, на воздуховодах производимых из электросварных труб, а также  на воздуховодах, предназначенных для транспортировки воздушной среды  высокой температуры от плюс 50°С и выше.

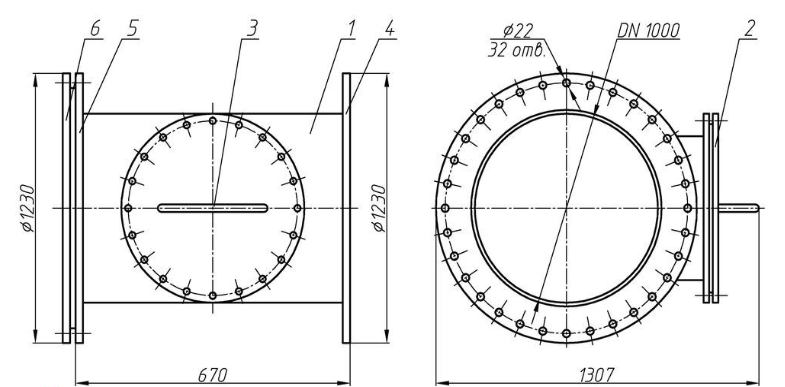

1. Корпус-тройник
2. Крышка
3. Ручка
4. Фланец
5. Фланец
6. Ответный фланец

Технические характеристики ЛВ-10-8

Комплектность ЛВ-10-8

• люк-вставка ЛВ-10-8;
• паспорт;
• техническое описание;
• руководство по эксплуатации.

Обозначение ЛВ-10-8

• Л – люк
• В – вставка
• 10 – номинальный диаметр 1000 мм
• 8 – толщина корпуса 8 мм.
