Люк-вставка ЛВ-6

Люки-вставки ЛВ-6 предназначены для установки на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизелей вплотную к клапанам герметическим вентиляционным (тип ГК ИА) – гермоклапанам ГК ИА 01009-600 или ГК ИА 01010-600 для осмотра внутренней части клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов и очистки их от засоров.

Основные комплектующие и принцип работы

Люк-вставка ЛВ-6 состоит из следующих ключевых деталей:

• Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который позволяет визуально, а также на  ощупь провести проверку состояния и, в случае надобности, прочистить место прижатия тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-600 или ГК ИА 01010-600 от возможных засорений;
• Крышка 2, плотно закрывает проем бокового люка посредством болтовых соединений через резиновую прокладку;
• Ответный фланец 6, комплектуется  вместе с люком-вставкой ЛВ-6, для закрепления на  воздуховоде.

Люки-вставки ЛВ-6 устанавливаются на приточных и вытяжных воздуховодах  толщиной не более 2 мм.

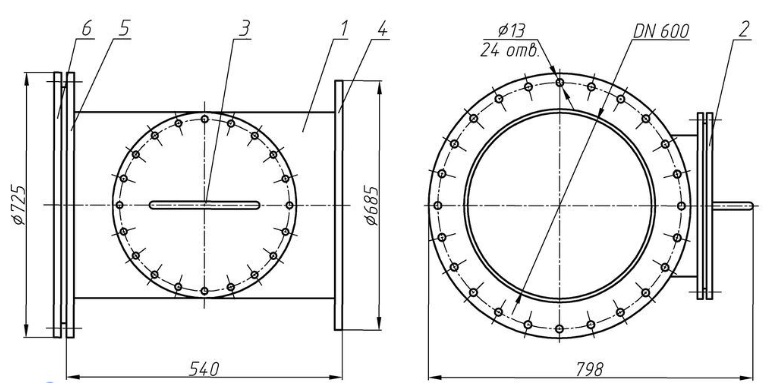

1. Корпус-тройник
2. Крышка
3. Ручка
4. Фланец
5. Фланец
6. Ответный фланец

Технические характеристики ЛВ-6

Комплектность ЛВ-6

• люк-вставка ЛВ-6;
• паспорт;
• техническое описание;
• руководство по эксплуатации.

Обозначение ЛВ-6

• Л – люк
• В – вставка
• 6 – номинальный диаметр 600 мм.
