Мотор-редуктор МЧ-125 — это одноступенчатый червячный привод, предназначенный для использования в приводных системах общего машиностроительного назначения.

Конструктивно представляет собой редуктор типа Ч-125, объединённый с электродвигателем в единый агрегат.

Условия эксплуатации:

Допускается работа с постоянной или переменной нагрузкой при условии, что нагрузка не превышает номинальный крутящий момент.
Выходной вал может вращаться в любом направлении — предпочтения по направлению отсутствуют.
Возможны климатические исполнения У3 и Т2 согласно ГОСТ 15150-69, при установке на высоте до 1000 м над уровнем моря. Эксплуатация на большей высоте возможна при соблюдении требований ГОСТ 183-74.
Рабочая среда должна быть неагрессивной, невзрывоопасной, с содержанием непроводящей пыли не более 10 мг/м³.

Габаритные и присоединительные размеры

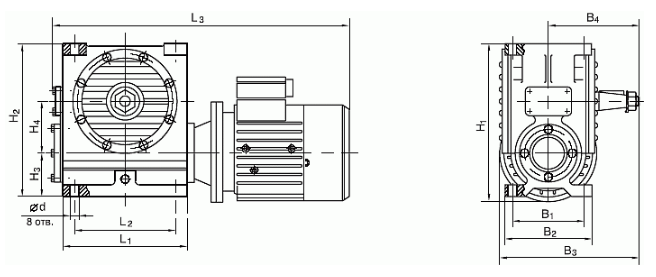

Мотор-редуктор МЧ-125 - 2

Типоразмер	H ₂	H ₃	H ₄	L ₁	L ₂	В ₁	В ₂	В ₃	В ₄	d	L ₃			H ₁
эл./дв.	H ₂	H ₃	H ₄	L ₁	L ₂	В ₁	В ₂	В ₃	В ₄	d	АИР90	АИР100	АИР112	АИР90	АИР100	АИР112
мотор-редуктор МЧ-125	396	111	125	275	230	190	230	390	230	19	665	680	750	410	410	435

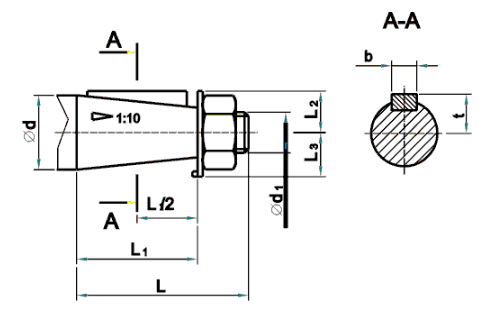

Коническое исполнение выходного вала

Мотор-редуктор МЧ-125 - 3

Цилиндрическое исполнение выходного вала

Мотор-редуктор МЧ-125 - 4

Полный выходной вал

Мотор-редуктор МЧ-125 - 5

Исполнение выходного вала

Тип	Выходные концы валов	L	L ₁	L ₂	L ₃	b	d	d ₁	t	m
мотор-редуктор МЧ-125	Конический	110	82	38	30	14	55	М36х3 -8g	28,95	-
	Цилиндрический	110	-	-	-	16	55	-	59	-
	Вал полый шлицевой	230	110	60	-	-	55	60	-	2,5

Варианты сборки

Мотор-редуктор МЧ-125 - 6

Технические характеристики

Номинальная частота вращения выходного вала, об/мин	Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н	Номинальный крутящий момент на выходном валу, Н.м.	КПД, % в непрерыв-ном режиме с ПВ 100%, не менее	Обозначение
180	8000	270	93	мотор-редуктор МЧ-125 -180-5,5
140		350	93	мотор-редуктор МЧ-125 -140-5,5
112		430	92	мотор-редуктор МЧ-125 -112-5,5
90		520	89	мотор-редуктор МЧ-125 -90-5,5
71		650	88	мотор-редуктор МЧ-125 -71-5,5
56		595	87	мотор-редуктор МЧ-125 -56-4
45		690	81	мотор-редуктор МЧ-125 -45-4
35,5		640	79	мотор-редуктор МЧ-125 -35,5-3
28		580	77	мотор-редуктор МЧ-125 -28-2,2
22,4		715	76	мотор-редуктор МЧ-125 -22,4-2,2
18		805	69	мотор-редуктор МЧ-125 -18-2,2
14		695	71	мотор-редуктор МЧ-125 -14-1,5
11,4		766	68	мотор-редуктор МЧ-125 -11,4-1,5
8,2		760	60	мотор-редуктор МЧ-125 -8,2-1,1

Типоразмер двигателя серии АИР	Мощность двигателя, кВт	Корректированный уровень звуковой мощности, дБА, не более	Масса мотор-редуктора кг, не более	Обозначение
112М4	5,5	80	131	мотор-редуктор МЧ 125-180-5,5
112М4	5,5		131	мотор-редуктор МЧ 125-140-5,5
112М4	5,5		131	мотор-редуктор МЧ 125-112-5,5
112М4	5,5		131	мотор-редуктор МЧ 125-90-5,5
112М4	5,5		131	мотор-редуктор МЧ 125-71-5,5
100L4	4		121	мотор-редуктор МЧ 125-56-4
100L4	4		121	мотор-редуктор МЧ 125-45-4
100S4	3		115	мотор-редуктор МЧ 125-35,5-3
90L4	2,2		108	мотор-редуктор МЧ 125-28-2,2
90L4	2,2		108	мотор-редуктор МЧ 125-22,4-2,2
90L4	2,2		108	мотор-редуктор МЧ 125-18-2,2
90L6	1,5		108	мотор-редуктор МЧ 125-14-1,5
90L6	1,5		108	мотор-редуктор МЧ 125-11,4-1,5
90LВ8	1,1		108	мотор-редуктор МЧ 125-8,2-1,1

Пример условного обозначения

Мотор-редуктор МЧ1254553-У2, ТУ УЗ.26-00224828-342-97, что означает:

МЧ - тип выбранного вами мотор-редуктора;
125 - межосевое расстояние, измеряемое в мм;
45 - номинальная частота вращения выходного вала, об/мин;
53 - вариант сборки по ГОСТ 20373-80;
У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
