Червячный одноступенчатый мотор-редуктор МЧ-40 предназначен для тихоходного промышленного оборудования с частотой вращения от 9 до 180 об/мин и крутящим моментом от 16 до 40 Нм.
Номинальная радиальная нагрузка на валу – 300Н. Масса варьируется от 30 до 40 кг. Механизм способен работать до 24 часов без остановки.
Используется для преобразования угловой скорости вращения вала в крутящий момент на подъемной технике для транспортировки грузов на лебедках, а также на вентиляторах и насосах.
Условия эксплуатации МЧ-40
- постоянный или переменный режим работы с разным крутящим моментом;
- вращение выходного вала в любую сторону без предпочтительности;
- климатическое исполнение УЗ по ГОСТ 15150;
- взрывобезопасная неагрессивная внешняя среда с содержанием пыли до 10 мг/м3.

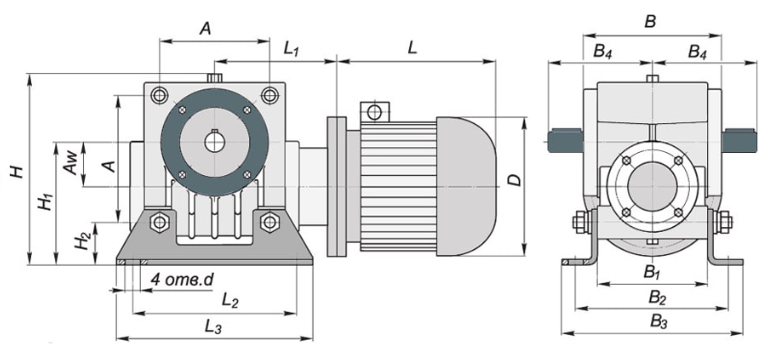

Габаритные размеры МЧ-40
| Червячный одноступенчатый | Aw | B | B1 | B2 | B3 | H | H1 | H2 | L1 | L2 | L3 | d | L | D |
| не более | ||||||||||||||
| МЧ-40 | 40 | 194 | 175 | 140 | 225 | 312 | 200 | 18 | 240 | 200 | 373 | 19 | 450 | 350 |
Диаметр и размеры валов
| Тип вала червячного мотор-редуктор 2МЧ-40 | d1 | l | l1 | b | t | D х m х H8 | |
| Полый | 23 | 18 | 112 | 72 | 6 | 20,8 | 22х1,5хH8 |
Технические характеристики МЧ-40
| Мотор-редуктор | Характеристики на выходном валу | Мотор | ||
| Частота вращения, об/мин. | Момент кручения, Нм | Мощность, кВт | Марка двигателя | |
| МЧ-40-9-0,25 | 9 | 25 | 0,25 | АИР71В8 |
| МЧ-40-12-0,18 | 12 | 25 | 0,18 | АИР63А6 |
| МЧ-40-15-0,18 | 15 | 28 | 0,18 | АИР63А6 |
| МЧ-40-18-0,12 | 18 | 25 | 0,12 | АИР56А4 |
| МЧ-40-22-0,12 | 22 | 28 | 0,12 | АИР56А4 |
| МЧ-40-28-0,18 | 28 | 32 | 0,18 | АИР56В4 |
| МЧ-40-35-0,18 | 35 | 35 | 0,18 | АИР56В4 |
| МЧ-40-45-0,18 | 45 | 29 | 0,25 | АИР56В4 |
| МЧ-40-45-0,25 | 40 | 0,18 | АИР63А4 | |
| МЧ-40-56-0,18 | 56 | 25 | 0,18 | АИР56В4 |
| МЧ-40-56-0,25 | 30 | 0,25 | АИР63А4 | |
| МЧ-40-71-0,18 | 71 | 20 | 0,18 | АИР56В4 |
| МЧ-40-71-0,37 | 35 | 0,37 | АИР63В4 | |
| МЧ-40-90-0,18 | 90 | 16 | 0,18 | АИР56В4 |
| МЧ-40-90-0,37 | 33 | 0,37 | АИР63В4 | |
| МЧ-40-112-0,37 | 112 | 28 | 0,37 | АИР63В4 |
| МЧ-40-112-0,55 | 30 | 0,55 | АИР71А4 | |
| МЧ-40-140-0,37 | 140 | 22 | 0,37 | АИР63В4 |
| МЧ-40-140-0,55 | 32 | 0,55 | АИР71А4 | |
| МЧ-40-180-0,37 | 180 | 18 | 0,37 | АИР63В4 |
| МЧ-40-180-0,75 | 35 | 0,75 | АИР71В4 | |

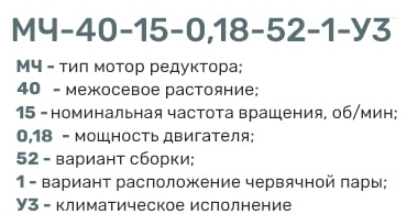

Условное обозначение МЧ-40
