Червячный одноступенчатый мотор-редуктор МЧ-63 предназначен для тихоходного промышленного оборудования с частотой вращения от 9 до 180 об/мин и крутящим моментом от 69 до 150 Нм.
Номинальная радиальная нагрузка на валу – 300Н. Масса варьируется от 38 до 60 кг. Механизм способен работать до 24 часов без остановки.
Используется для преобразования угловой скорости вращения вала в крутящий момент на подъемной технике для транспортировки грузов на лебедках, а также на вентиляторах и насосах.
Условия эксплуатации МЧ-63
- постоянный или переменный режим работы с разным крутящим моментом;
- вращение выходного вала в любую сторону без предпочтительности;
- климатическое исполнение УЗ по ГОСТ 15150;
- взрывобезопасная неагрессивная внешняя среда с содержанием пыли до 10 мг/м3.

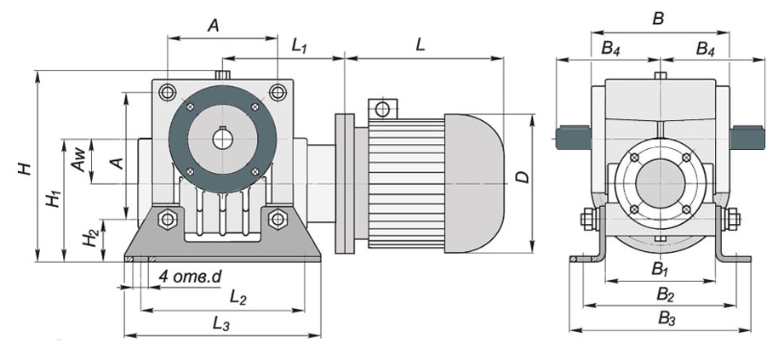

Габаритные размеры МЧ-63
| Червячный одноступенчатый | Aw | A | B | B1 | B2 | B3 | B4 | H | H1 | H2 | L1 | L2 | L3 | d | L | D |
| не более | ||||||||||||||||
| 2МЧ-63 | 63 | 150 | 145 | 125 | 165 | 197 | 120 | 232 | 145 | 63 | 135 | 180 | 220 | 13 | 350 | 250 |
Варианты расположения двигателя
Исполнение по расположению лап
Исполнение по расположению клемной коробки электродвигателя
Вариант сборки редукторной части
Вариант расположения червячной пары
Технические характеристики МЧ-63
| Мотор-редуктор | Характеристики на выходном валу | Мотор | ||
| Частота вращения, об/мин. | Момент кручения, Нм | Мощность, кВт | Марка двигателя | |
| МЧ-63-9,0-0,25 | 9 | 90 | 0,25 | АИР71В8 |
| МЧ-63-12-0,18 | 12 | 87 | 0,18 | АИР63А6 |
| МЧ-63-15-0,25 | 15 | 100 | 0,25 | АИР63В6 |
| МЧ-63-18-0,37 | 18 | 90 | 0,37 | АИР63В4 |
| МЧ-63-22-0,25 | 22 | 69 | 0,25 | АИР63А4 |
| МЧ-63-22-0,37 | 100 | 0,37 | АИР63В4 | |
| МЧ-63-28-0,37 | 28 | 90 | 0,37 | АИР63В4 |
| МЧ-63-28-0,55 | 120 | 0,55 | АИР71А4 | |
| МЧ-63-35-0,37 | 35 | 73 | 0,37 | АИР63В4 |
| МЧ-63-35-0,75 | 130 | 0,75 | АИР71В4 | |
| МЧ-63-45-0,55 | 45 | 90 | 0,55 | АИР71А4 |
| МЧ-63-45-1,1 | 150 | 1,1 | АИР80А4 | |
| МЧ-63-56-0,55 | 56 | 77 | 0,55 | АИР71А4 |
| МЧ-63-56-1,1 | 110 | 1,1 | АИР80А4 | |
| МЧ-63-71-0,75 | 71 | 84 | 0,75 | АИР71В4 |
| МЧ-63-120-1,1 | 120 | 1,1 | АИР80А4 | |
| МЧ-63-90-0,75 | 90 | 68 | 0,75 | АИР71В4 |
| МЧ-63-90-1,5 | 135 | 1,5 | АИР80В4 | |
| МЧ-63-112-0,75 | 112 | 56 | 0,75 | АИР71В4 |
| МЧ-63-112-1,5 | 100 | 1,5 | АИР80А4 | |
| МЧ-63-163-1,1 | 163 | 67 | 1,1 | АИР80А4 |
| МЧ-63-163-2,2 | 110 | 2,2 | АИР90L4 | |
| МЧ-63-180-1,5 | 180 | 72 | 1,5 | АИР80В4 |
| МЧ-63-180-3,0 | 120 | 3,0 | АИР100S4 | |
Примеры обозначения при заказе
Для редукторов типов МЧ 63, 1МЧ 63АМ, МЧ 80, 5МЧ 80АМ, МЧ 100 :
Мотор-редуктор МЧ-80-33/40-51-Ц-1-2-1-2-У3-С-380, ГОСТ Р50968—96 , где: МЧ- тип редуктора –мотор-редуктор червячный;
- 80 - межосевое расстояние;
- 33- номинальная частота вращения выходного вала, об/мин;
- 40 - номинальное передаточное число;
- 51 - вариант сборки по ГОСТ 20373-94;
- Ц – цилиндрический конец выходного вала;
- 1 - вариант расположения двигателя;
- 2 – вариант крепления к приварочной плоскости;
- 1- вариант крепления клеммой коробки двигателя;
- 2 - категория точности по ГОСТ Р 50891-96;
- У3 – вид климатического исполнения по ГОСТ 15150-69;
- С- наличие в редукторной части смазки;
- 380- номинальное напряжение сети переменного тока, 380 В;
