Червячный одноступенчатый мотор-редуктор МЧ-80

Червячный одноступенчатый мотор-редуктор МЧ-80 предназначен для тихоходного промышленного оборудования с частотой вращения от 9 до 180 об/мин и крутящим моментом от 102 до 280 Нм.

Номинальная радиальная нагрузка на валу – 8000Н. Масса варьируется от 52 до 71 кг. Механизм способен работать до 24 часов без остановки.

Используется для преобразования угловой скорости вращения вала в крутящий момент на подъемной технике для транспортировки грузов на лебедках, а также на вентиляторах и насосах.

Условия эксплуатации МЧ-80

• постоянный или переменный режим работы с разным крутящим моментом;
• вращение выходного вала в любую сторону без предпочтительности;
• климатическое исполнение УЗ по ГОСТ 15150;
• взрывобезопасная неагрессивная внешняя среда с содержанием пыли до 10 мг/м3.

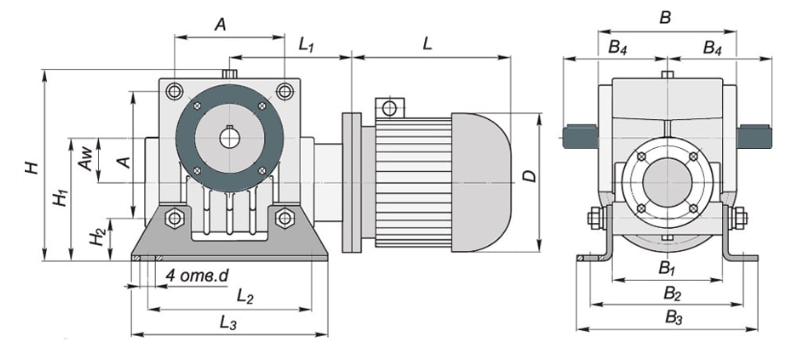

Габаритные размеры МЧ-80

Варианты расположения двигателя

Исполнение по расположению лап

Исполнение по расположению клемной коробки электродвигателя

Вариант сборки редукторной части

Вариант расположения червячной пары

Технические характеристики МЧ-80

Примеры обозначения при заказе

Для редукторов типов МЧ 63, 1МЧ 63АМ, МЧ 80, 5МЧ 80АМ, МЧ 100 :

Мотор-редуктор МЧ-80-33/40-51-Ц-1-2-1-2-У3-С-380, ГОСТ Р50968—96 , где: МЧ- тип редуктора –мотор-редуктор червячный;

• 80 - межосевое расстояние;
• 33- номинальная частота вращения выходного вала, об/мин;
• 40 - номинальное передаточное число;
• 51 - вариант сборки по ГОСТ 20373-94;
• Ц – цилиндрический конец выходного вала;
• 1 - вариант расположения двигателя;
• 2 – вариант крепления к приварочной плоскости;
• 1- вариант крепления клеммой коробки двигателя;
• 2 - категория точности по ГОСТ Р 50891-96;
• У3 – вид климатического исполнения по ГОСТ 15150-69;
• С- наличие в редукторной части смазки;
• 380- номинальное напряжение сети переменного тока, 380 В;
