Мотор-редуктор планетарный 3МП-125 предназначен для увеличения крутящего момента в буровых установках, в шнековых и ленточных конвейерах и прочих установках промышленного назначения.
Используется в буровых установках предназначенных для бурения на воду, в конвейерах шнековых, ленточных, а также других установках промышленного назначения.
Мотор - редуктор предназначен для продолжительного режима работы S1 по ГОСТ 183 (8-24 ч/сут) от сети переменного тока частотой 50 Гц или 60 Гц, номинальным напряжением 220 и 380 В в следующих условиях:
- нагрузка постоянная по значению, одного направления;
- вращение выходного вала - в любую сторону без предпочтительности;
- внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение по ГОСТ 15150:
- У - умеренный климат для категорий 2 и 3.
- Категория размещения 2 - эксплуатация в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от минус 10°С до плюс 45°С.
- Категория размещения 3 - эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от минус 45°С до плюс 40°С.
- Т - тропический климат для категории 2.
- УХЛ (умеренно-холодный климат) и О для категории 4 при работе на высоте над уровнем моря до 1000 м.
Габаритные размеры 3МП-125

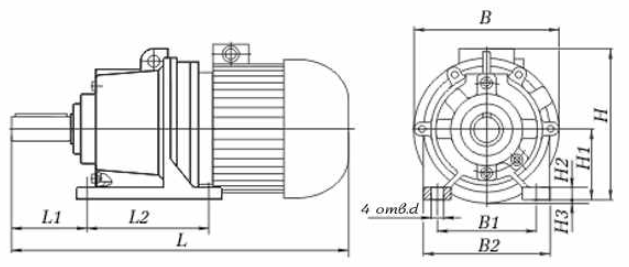

На лапах
| Обозначение мотор-редуктора | Частота вращения выходноговала, об/мин | L | B | H | L1 | L2 | B1 | B2 | H1 | H2 | H3 | d |
| Не более | ||||||||||||
|
мотор редуктор 3МП-125 |
3,55…16 | 1070 | 500 | 540 | 270 | 380 | 400 | 500 | 275 | 50 | 20 | 42 |
| 18…90 | 1360 | 535 | 570 | |||||||||
| 112…280 | 1415 | 590 | 630 | |||||||||

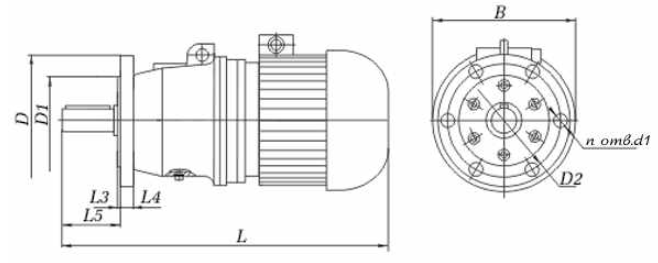

На фланце
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | L3 | L4 | L5 | D | D1 | D2 | d1 | n |
| Не более | |||||||||||
|
мотор редуктор 3МП-125 |
3,55…16 | 1070 | 600 | 18 | 35 | 245 | 600 | 480 | 540 | 26 | 8 |
| 18…90 | 1360 | 600 | |||||||||
| 112…280 | 1415 | 600 | |||||||||
Исполнение и габаритные размеры выходных валов
Размеры цилиндрических валов
| Мотор-редуктор | d | l | b | t |
| 3МП-125 | 110k6 | 220 | 28 | 116 |

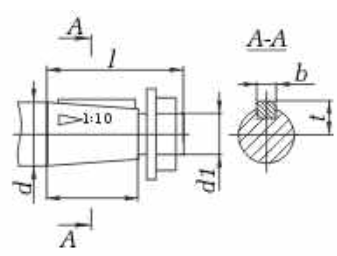

Размеры конических валов
| Мотор-редуктор | d | d1 | l | l1 | b | t |
| 3МП-125 | 110 | М80х4,0 | 210 | 165 | 25 | 55,88 |

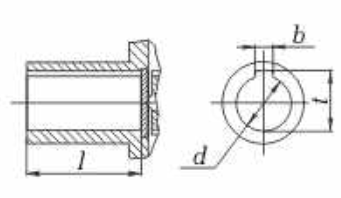

Размеры полых валов
| Мотор-редуктор | d | l | b | t |
| 3МП-125 | по индивидуальному заказу | |||

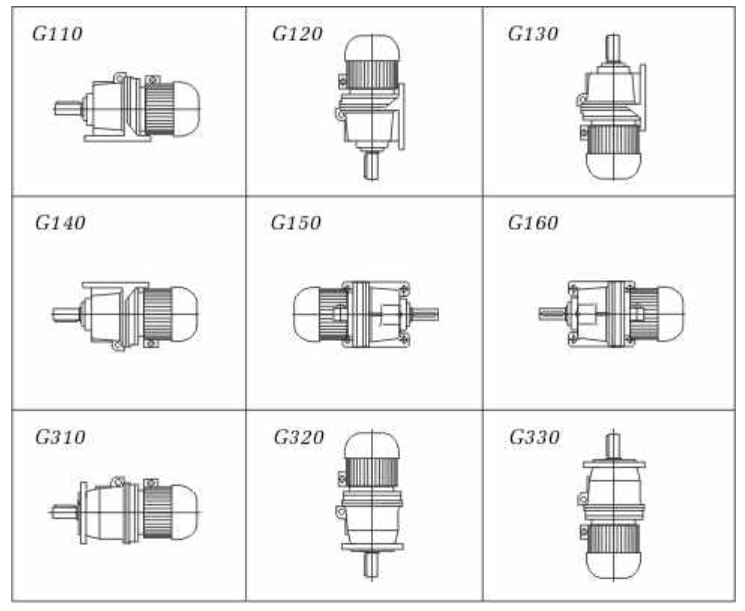

Конструктивное исполнение по способу монтажа мотор-редукторов 3МП
Технические характеристики 3МП-125
| n, об/мин | мотор-редуктор 3МП-125 | n, об/мин | |
| Мкр, Н.м | P, кВт | ||
| мотор-редукторы трехступенчатые | |||
| 3,55 | 7655 | 3 | 3,55 |
| 5614 | 2,2 | ||
| 4,4 | 6176 | 3 | 4,4 |
| 4529 | 2,2 | ||
| 5,6 | 6470 | 4 | 5,6 |
| 4853 | 3 | ||
| 7,1 | 7017 | 5,5 | 7,1 |
| 5103 | 4 | ||
| 9 | 7549 | 7,5 | 9 |
| 5536 | 5,5 | ||
| 12,5 | 7971 | 11 | 12,5 |
| 5435 | 7,5 | ||
| 16 | 6228 | 11 | 16 |
| 4246 | 7,5 | ||
| мотор-редукторы двухступенчатые | |||
| 18 | 7711 | 15 | 18 |
| 5655 | 11 | ||
| 22,4 | 9088 | 22 | 22,4 |
| 6196 | 15 | ||
| 28 | 7270 | 22 | 28 |
| 4957 | 15 | ||
| 35,5 | 7819 | 30 | 35,5 |
| 5734 | 22 | ||
| 45 | 9253 | 45 | 45 |
| 6169 | 30 | ||
| 56 | 7435 | 45 | 56 |
| 4957 | 30 | ||
| 71 | 7168 | 55 | 71 |
| 5865 | 45 | ||
| 90 | 5655 | 55 | 90 |
| 4627 | 45 | ||
| мотор-редукторы одноступенчатые | |||
| 112 | 7592 | 90 | 112 |
| 6327 | 75 | ||
| 140 | 6074 | 90 | 140 |
| 5061 | 75 | ||
| 180 | 6928 | 132 | 180 |
| 5774 | 110 | ||
| 224 | 5567 | 132 | 224 |
| 4640 | 110 | ||
| 280 | 4454 | 132 | 280 |
| 3712 | 110 | ||
Пример условного обозначения мотор-редуктора при заказе:
3МП-50-28-1,5-G110-Ц-У3, где
- 3МП - тип мотор-редуктора;
- 50 - радиус расположения осей сателлитов, мм;
- 28 - номинальная частота вращения выходного вала, об/мин;
- 1,5 - мощность комплектующего электродвигателя, кВт;
- G110 - конструктивное исполнение по способу монтажа;
- Ц - вариант исполнения выходного вала;
- У3 - климатические исполнения
