Цилиндрический соосный мотор-редуктор 4МЦ2С-80 являются электромеханическими приводами общего назначения.
Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) с продолжительностью работы до 24 ч/сут в следующих условиях:
Условия применения
- вращение выходных валов - в любую сторону;
- внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение У (категории размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м;
- допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
- двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

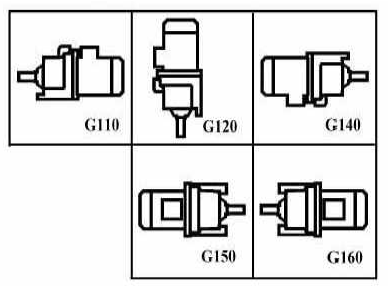

Конструктивное исполнение по способу монтажа
мотор-редуктор 4МЦ2С на лапах
мотор-редуктор 4МЦ2С с фланцем
Технические характеристики 4МЦ2С-80
| Тип | Ном. частота вращения вала, об/мин | Ном. крутящий момент на валу, Нм | Доп. радиальная нагрузка на валу, Н | Масса без смазки, кг не более | Мощность двигателя, кВт | КПД мотор-редуктора, не менее |
| 4МЦ2С-80 | 28 | 250 | 4300 | 75 | 0,75 | 0,71 |
| 28 | 357 | 1,1 | 0,74 | |||
| 31,5 | 225 | 0,75 | 0,71 | |||
| 31,5 | 321 | 1,1 | 0,74 | |||
| 35,5 | 290 | 1,1 | ||||
| 40 | 264 | 1,1 | ||||
| 40 | 368 | 1,5 | 0,73 | |||
| 45 | 221 | 1,1 | 0,74 | |||
| 45 | 306 | 1,5 | 0,77 | |||
| 50 | 200 | 1,1 | 0,74 | |||
| 50 | 275 | 1,5 | 0,77 | |||
| 50 | 403 | 2,2 | 0,80 | |||
| 56 | 248 | 1,5 | 0,74 | |||
| 56 | 364 | 2,2 | 0,80 | |||
| 63 | 226 | 1,5 | 0,74 | |||
| 63 | 331 | 2,2 | 0,80 | |||
| 71 | 293 | 2,2 | 0,80 | |||
| 71 | 407 | 3,0 | 0,90 | |||
| 80 | 265 | 2,2 | 0,90 | |||
| 80 | 366 | 3,0 | 0,80 | |||
| 90 | 236 | 2,2 | ||||
| 90 | 301 | 3,0 | ||||
| 100 | 202 | 2,2 | ||||
| 100 | 275 | 3,0 | ||||
| 112 | 184 | 2,2 | 0,79 | |||
| 112 | 252 | 3,0 | 0,80 | |||
| 112 | 340 | 4,0 | 0,86 | |||
| 125 | 219 | 3,0 | 0,80 | |||
| 125 | 295 | 4,0 | 0,86 | |||
| 140 | 270 | 4,0 | ||||
| 140 | 370 | 5,5 | ||||
| 160 | 247 | 4,0 | ||||
| 160 | 332 | 5,5 | ||||
| 180 | 289 | 4,0 | ||||
| 180 | 300 | 5,5 |
Пример записи условного обозначения мотор-редуктора:
Мотор-редуктор 4МЦ2С - 63 - 28 - 0,55 - G110 - Ц У3 , где
- 4МЦ2С - тип мотор-редуктора;
- 63 - радиус расположения осей сателлитов, мм;
- 28 - частота вращения выходного вала, об/мин;
- 0,55 - мощность электродвигателя, кВт;
- G110 - исполнение по монтажу;
- Ц-выходной вал (К - конический, Ц - цилиндрический)
- У3- климатическое исполнение и категория размещения;
