Цилиндрический соосный мотор-редуктор МЦ2С-100 является электромеханическим приводом общего назначения.
Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) с продолжительностью работы до 24 ч/сут в следующих условиях:
- вращение выходных валов - в любую сторону;
- внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение У (категории размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м;
- допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
- двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.
Конструктивное исполнение по способу монтажа
Габаритные размеры МЦ2С-100
| Тип | Номин. частота вращения выходного вала, об/мин | Габариты, мм | Размеры, мм | |||||||||
| L (не более) | B | H | 1 | l₁ | l₂ | A | A₁ | h₁ | h | d | ||
| МЦ2С-100 | 45 | 645 | 255 | 380 | 195 | 110 | 20 | 130 | 210 | 212-₀.₅ | 22 | 15 |
| 28; 56 | 675 | 400 | ||||||||||
| 31,5; 35,5; 40; 45; 63; 71; 80; 90; 100; 112; 125; 140; 160; 180 | 700 | |||||||||||
Размеры выходного вала

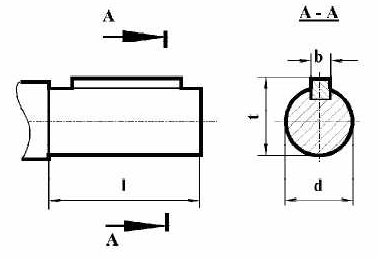

Цилиндрического

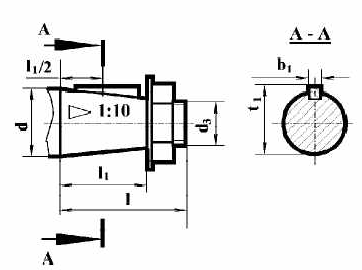

Конического
| Tun | d | 1 | t | b | d₃ | l₁ | b₁ | t₁ |
| MI12C-100 | 45k6 | 110 | 48,5 | 14 | M30x2-8g | 82 | 12 | 43.9 |
Технические характеристики МЦ2С-100
| Тип | Ном. частота вращения вала, об/мин | Ном. крутящий момент на валу, Нм | Доп. радиальная нагрузка на валу, Н | Масса без смазки, кг не более | Мощность двигателя, кВт | КПД мотор-редуктора, не менее |
| МЦ2С-100 | 28 | 741 | 6100 | 95 | 2,2 | 0,75 |
| 31,5 | 666 | |||||
| 35,5 | 601 | |||||
| 35,5 | 832 | 3,0 | 0,77 | |||
| 40 | 689 | |||||
| 45 | 632 | |||||
| 45 | 817 | 4,0 | 0,78 | |||
| 50 | 742 | 0,79 | ||||
| 56 | 677 | 0,78 | ||||
| 63 | 621 | 0,80 | ||||
| 63 | 826 | 5,5 | 0,88 | |||
| 71 | 746 | |||||
| 80 | 619 | |||||
| 90 | 567 | |||||
| 100 | 521 | |||||
| 100 | 693 | 7,5 | 0,86 | |||
| 112 | 617 | |||||
| 125 | 554 | |||||
| 140 | 500 | |||||
| 160 | 454 | |||||
| 180 | 380 |
Пример записи условного обозначения мотор-редуктора:
Мотор - редуктор МЦ2С - 63 - 28 - 0,55 - G110 - Ц У3 , где
- МЦ2С - тип мотор-редуктора;
- 63 - радиус расположения осей сателлитов, мм;
- 28 - частота вращения выходного вала, об/мин;
- 0,55 - мощность электродвигателя, кВт;
- G110 - исполнение по монтажу;
- Ц-выходной вал (К - конический, Ц - цилиндрический)
- У3- климатическое исполнение и категория размещения;
