Водокольцевые вакуумные насосы Yulo 2BV

Водокольцевые вакуумные насосы Yulo 2BV предназначены для откачивания воздуха и прочих сухих, влажных, негорючих и неагрессивных газов.

Приводом насосов служат асинхронные двигатели 380 В/50 Гц, на 2840, 1440 или 970 оборотов в минуту в зависимости от модели.

Мощность двигателей от 0.75 до 15 кВт, класс защиты IP54.

Принцип работы

Насосы 2BV не занимают много места, они напрямую соединены с двигателем и достаточно компактны. В процессе установки просто разместите их на ровной горизонтальной поверхности и закрепите. Нет необходимости сооружать для них раму. Насосы серии 2BV работают на водокольцевом принципе. Импеллер (рабочее колесо) в таком насосе установлен эксцентрично внутри рабочей камеры — то есть ось его вращения не совпадает с центром камеры. После запуска насоса рабочая жидкость раскручивается импеллером и, под действием центробежной силы, формирует жидкостное кольцо вдоль стенок рабочей камеры.

Лопасти импеллера оказываются частично погружены в жидкость. Так как импеллер установлен эксцентрично, а толщина водяного кольца одинакова по всему периметру рабочей камеры, объем воздуха между отдельно взятой парой лопастей импеллера и рабочей жидкостью меняется в течение каждого оборота. Когда этот объем увеличивается, через впускной клапан засасывается воздух. Когда — уменьшается, газ выталкивается через выпускной клапан.

Область применения

• Вакуумная сушка;
• Дегазация;
• Дистилляция;
• Вакуумное концентрирование, испарение;
• Химическая промышленность;
• Текстильная промышленность;
• Производство стекла;
• Фармацевтика;
• Производство пластмасс, кирпича и черепицы.

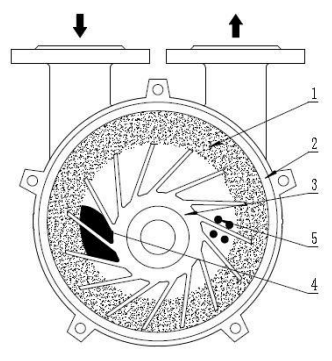

Схема работы водокольцевого насоса (вид со стороны крышки насоса)

1. кольцо рабочей жидкости;
2. стенка рабочей камеры;
3. рабочее колесо (импеллер);
4. вход воздуха;
5. выход воздуха.


Комплект поставки

• Насос;
• Штуцер под шланг для подачи воды на маленьких моделях от 2060 до 2071;
• Кран газобалластный;
• Инструкция на английском.


Технические характеристики Yulo 2BV
