Канальный теплообменник ВОП...К предназначен для эффективного теплообмена в системах охлаждения, нагрева и осушения воздуха, а также в процессах охлаждения жидкостей (вода, масло, тосол) с использованием воздушного потока.

Модель широко применяется в промышленной и бытовой холодильной технике, оборудовании для кондиционирования и вентиляции, отопительных радиаторах и конвекторах, а также в автомобильной промышленности и технологических процессах с необходимостью управления температурой.

Особенности производства

Производство теплообменников осуществляется на современном оборудовании фирмы CMS (Италия), что обеспечивает высокое качество продукции и позволяет быстро переналаживать линии для выпуска изделий с различными параметрами, включая малые серии и единичные экземпляры. Благодаря гибкости производства теплообменники ВОП...К могут быть адаптированы под конкретные требования клиентов.

Конструктивные особенности

Медные трубки диаметром 6,35 мм (1/4’’), 9,52 мм (3/8’’), 12 мм и 16 мм для эффективного теплообмена
Алюминиевые ламели из фольги толщиной 0,12–0,25 мм; возможны гладкие и гофрированные варианты с ломаным или ровным краем, создающие турбулентность и увеличивающие эффективность теплообмена
Стальные и алюминиевые балки и боковины для прочности конструкции
Стальные и медные коллекторы для надежного распределения теплоносителя

Габаритные размеры

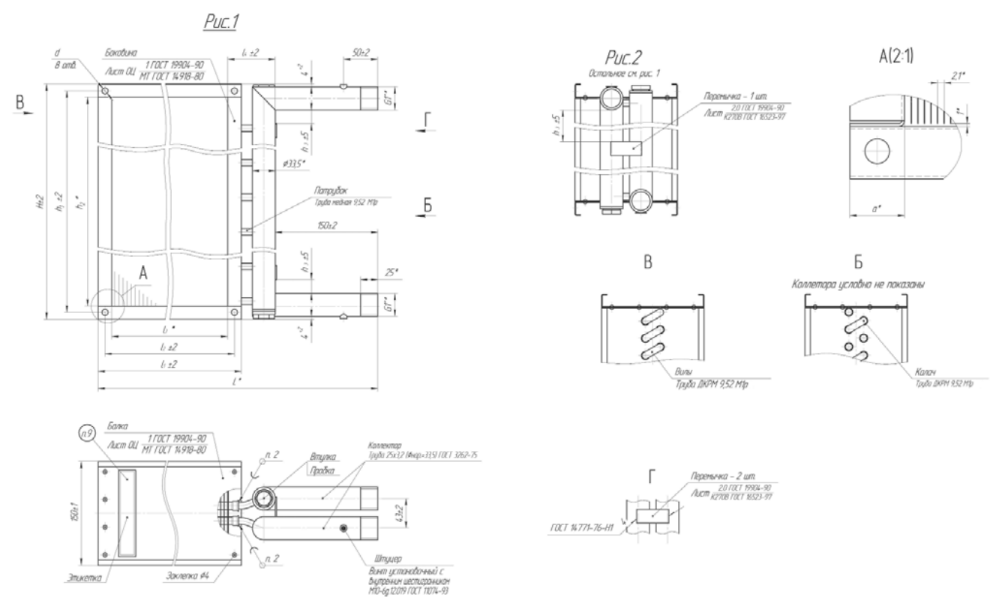

Канальный теплообменник ВОП...к - 2

Модель	Рис.	L, мм	L1, мм	L2, мм	L3, мм	L4, мм	H, мм	h1, мм	h2, мм	h3, мм	d, мм	a, мм	VВH, л	FH, м2	Масса, кг
ВОП 300*150/2 к	1.	540	340	320	300	70	190	170	152	45	9	20	0,4	1,5	3,5
ВОП 400*200/2 к		640	440	420	400		240	220	202	67			0,8	2,65	4,3
ВОП 500*250/2 к		740	540	520	500		290	270	252	92			1,1	4,2	5,5
ВОП 500*300/2 к		740	540	520	500		340	320	302				1,3	4,94	6,3
ВОП 600*300/2 к	2.	840	640	620	600		340	320	302	50			1,5	5,95	6,6
ВОП 600*350/2 к		840	640	620	600		390	370	352				1,7	6,9	7,6
ВОП 700*400/2 к		940	740	720	700		440	420	402				2,2	9,22	9
ВОП 800*500/2 к		1060	860	830	800	80	560	530	502		11	30	3,0	13,2	11,6
ВОП 900*500/2 к		1160	960	930	900		560	530	502				3,23	14,81	13,8
ВОП 1000*500/2 к		1260	1060	1030	1000		560	530	502				3,5	16,46	14,9

Канальный теплообменник ВОП...к - 3

Модель	Рис.	L, мм	L1, мм	L2, мм	L3, мм	L4, мм	H, мм	h1, мм	h2, мм	h3, мм	d, мм	a, мм	VВH, л	FH, м2	Масса, кг
ВОП 300*150/3 к	2.	540	340	320	300	70	190	170	152	45	9	20	0,69	2,8	3,3
ВОП 400*200/3 к		640	440	420	400		240	220	202	67			1,05	4,9	4,3
ВОП 500*250/3 к		740	540	520	500		290	270	252	92			1,5	7,7	5,3
ВОП 500*300/3 к		740	540	520	500		340	320	302				1,8	9,2	5,9
ВОП 600*300/3 к	1.	840	640	620	600		340	320	302	50			2,04	11,1	6,7
ВОП 600*350/3 к		840	640	620	600		390	370	352				2,37	12,9	7,3
ВОП 700*400/3 к		940	740	720	700		440	420	402				3,03	17,2	8,6
ВОП 800*500/3 к		1060	860	830	800	80	560	530	502		11	30	4,2	24,6	10,6
ВОП 900*500/3 к		1160	960	930	900		560	530	502				4,6	27,7	11,3
ВОП 1000*500/3 к		1260	1060	1030	1000		560	530	502				5,01	30,8	12,1

Технические характеристики ВОП...К

Модель	Ширина с коллектором, мм	Высота, мм	Глубина, мм	Ø, дюйм	Длина патрубка коллектора	Расход воздуха, м3/ час	Мощность, кВт	t воздуха на входе, С	t воздуха на выхо- де, С	Аэродинамическое сопротивление, Па	t воды на входе/ выхо- де, С	Расход воды, кг/час	Гидравлическое сопротивление, кПа	Масса, кг	Внутренний объем, л	Площадь теплообмена, м2
ВОП 300*150/2 к	390	192	150	1	150	648	7,8	-20	15,1	55	90/70	333,7	1,3	3,5	0,4	1,5
ВОП 400*200/2 к	490	242				1152	14,4		16,6			617,4	2,6	4,3	0,8	2,65
ВОП 500*250/2 к	590	292				1800	23		17,4			987,8	4,8	5,5	1,1	4,2
ВОП 500*300/2 к	590	342				2160	27,6		17,4			1185	5,1	6,3	1,3	4,94
ВОП 600*300/2 к	690	342				2592	33,7		18,1			1447	7,9	6,6	1,5	5,95
ВОП 600*350/2 к	690	392				3024	39,4		18,1			1688	8,5	7,6	1,7	6,9
ВОП 700*400/2 к	790	442				4032	53,1		18,5			2278	13,4	9	2,2	9,22
ВОП 800*500/2 к	910	562				5760	76,5		18,9			3282	21,9	11,6	3	13,2
ВОП 900*500/2 к	1010	562				6480	86,7		19,1			3720	28,8	13,8	3,23	14,81
ВОП 1000*500/2 к	1110	562				7200	97		19,4			4160	36,9	14,9	3,5	16,46
ВОП 300*150/3 к	390	192	150	1	150	648	13,5	-40	21,1	78	90/70	581	4,9	3,3	0,69	2,8
ВОП 400*200/3 к	490	242				1152	24,6		22,5			1055	9,8	4,3	1,05	4,9
ВОП 500*250/3 к	590	292				1800	39		23,3			1671	17,1	5,3	1,5	7,7
ВОП 500*300/3 к	590	342				2160	46,8		23,3			2005	18,1	5,9	1,8	9,2
ВОП 600*300/3 к	690	342				2592	56,6		23,9			2428	27,6	6,7	2,04	11,1
ВОП 600*350/3 к	690	392				3024	66		23,9			2833	29,4	7,3	2,37	12,9
ВОП 700*400/3 к	790	442				4032	88,7		24,3			3804	37,2	8,6	3,03	17,2
ВОП 800*500/3 к	910	562				5760	127,3		24,7			5462	40,1	10,6	4,2	24,6
ВОП 900*500/3 к	1010	562				6480	139		22,7			6067	50,5	11,3	4,6	27,7
ВОП 1000*500/3 к	1110	562				7200	154		23			6642	66	12,1	5,01	30,8
