Крышный алюминиевый вентилятор РУФ-Г...Р

Скачать документацию

ООО «Виктория»

г. Минск, Микрорайон Уручье, пр. Независимости, 199, центральный корпус, пом. 1. • Тел.: 8 (017) 399-83-88 • 5@v-klapan.by

РУФ-Г...Р

Заказать

Крышный алюминиевый вентилятор РУФ-Г...Р с выключателем, управляемый по нажатию. Имеется встроенный термовыключатель.

ROOF-H...P

Kорпус из сплава алюминия AlMg3
Регулирование скорости вращения.
Bстроенный термовыключатель.
C аварийным выключателем.

ROOF-H...ECP

EC-электродвигатель.
Встроенные электронные устройства.
Внутренний электронный контроль температуры.
Kорпус из сплава алюминия AlMg3.
Bстроенный выключатель

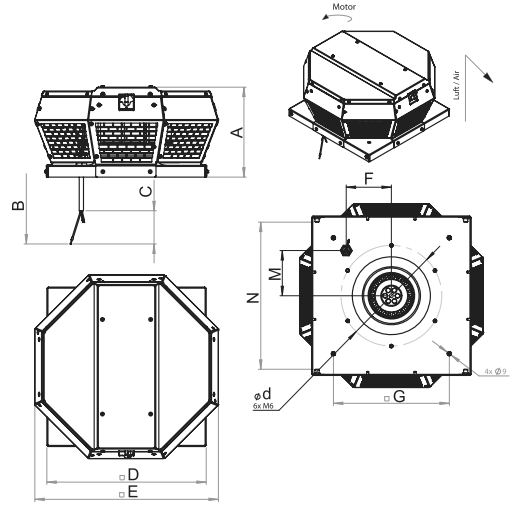

Габаритные размеры

Крышный алюминиевый вентилятор РУФ-Г...P - 2

Модель	A	B	C	D	E	F	G	N	M	d	кг.
ROOF-H 190 E2P 40	190	3200	100	337	388	95	245	311	95	213	4,6
ROOF-H 190 E4P 30	190	3200	100	337	388	95	245	311	95,5	213	4,6
ROOF-H 220 E2P 30	190	3200	100	337	388	95	245	311	95	213	5,0
ROOF-H 220 E4P 30	190	3200	100	337	388	95	245	311	95	213	5,2
ROOF-H 250 E4P 30	190	3200	100	337	388	95	245	311	95	213	5,6
ROOF-H 280 E4P 30	249	3000	100	437	540	135	330	411	135	286	8,2
ROOF-H 315 E4P 30	249	3000	100	437	540	135	330	411	95,5	286	8,0
ROOF-H 355 E4P 30	333	4000	100	598	745	192,5	450	572	192,5	438	17,4
ROOF-H 400 E4P 30	333	4000	100	598	745	192,5	450	572	192,5	438	19,5
ROOF-H 450 D4P 30	-	-	-	-	860	220	535	653	220	438	29,7
ROOF-H 500 D4P 30	418	4000	100	670	860	222,5	535	653	222,5	438	42,6
ROOF-H 560 D4P 30	521	4000	100	931	1165	300	750	905	300	605	51,7

Технические характеристики

ROOF-H...P

Модель	Pa	м3/ч	Lwa2, dB(A)	Lwa5, dB(A)	W	A	V, Hz	max. t среды
ROOF-H 190 E2P 40	370	490	-	61	50	0.3	230/50	45
ROOF-H 190 E4P 30	100	270	-	51	18	0.2	230/50	70
ROOF-H 220 E2P 30	490	890	-	67	110	0.6	230/50	60
ROOF-H 220 E4P 30	130	450	-	50	21	0.2	230/50	80
ROOF-H 250 E4P 30	160	740	-	56	61	0.4	230/50	50
ROOF-H 280 E4P 30	200	1270	-	59	86	0.4	230/50	70
ROOF-H 315 E4P 30	260	1890	-	61	115	0.6	230/50	80
ROOF-H 355 E4P 30	380	3020	-	70	255	1.3	230/50	40
ROOF-H 400 E4P 30	480	4335	-	70	456	2.7	230/50	65
ROOF-H 450 D4P 30	570	5870	-	73	690	1.5	400/50	60
ROOF-H 500 D4P 30	900	9240	-	-	1507	3.5	400/50	55
ROOF-H 560 D4P 30	780	11950	-	-	1958	4.8	400/50	60

ROOF-H...ECP

Модель	Pa	м3/ч	Lwa2 dB(A)	Lwa5 dB(A)	W	A	V Hz	max. t среды
ROOF-H 190 ECP 30	650	670	-	73	93	0.8	230/50	60
ROOF-H 220 ECP 30	530	1000	-	68	120	1	230/50	60
ROOF-H 250 ECP 30	600	1380	-	75	196	1.6	230/50	70
ROOF-H 280 ECP 30	790	2015	-	74	283	2	230/50	55
ROOF-H 355 ECP 30	430	3100	-	67	165	1.4	230/50	60
ROOF-H 400 ECP 30	850	5430	-	72	506	2.3	230/50	50
ROOF-H 450 ECP 30	630	6230	-	71	511	2.4	230/50	50
ROOF-H 500 ECP 30	1070	9650	-	76	1328	2.1	400/50	50
ROOF-H 560 ECP 30	880	13100	-	-	2334	3.6	400/50	60
ROOF-H 630 ECP 30	845	16280	-	-	2757	4.2	400/50	55

Графики падения давления

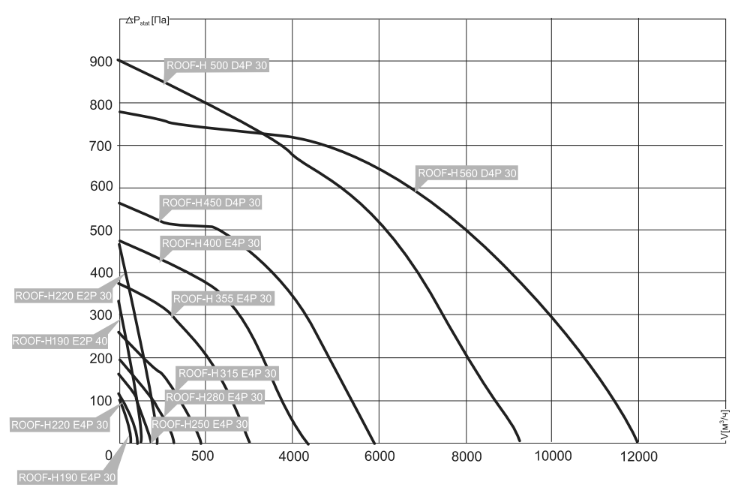

ROOF-H...P

Крышный алюминиевый вентилятор РУФ-Г...P - 3

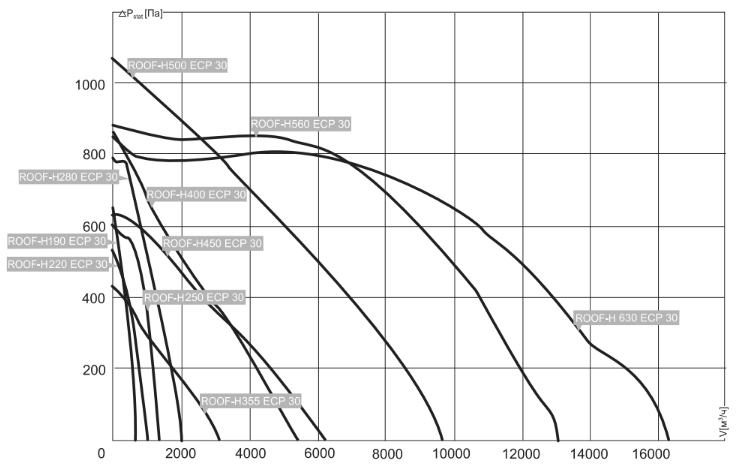

ROOF-H...ECP

Крышный алюминиевый вентилятор РУФ-Г...P - 4
