Крышный алюминиевый вентилятор РУФ-Г предназначен для установки на крышах зданий и сооружений с кровлей любого типа вне зависимости от угла наклона ската.

Компактная моноблочная конструкция с горизонтальным выбросом воздуха обеспечивает эффективную работу в составе вытяжных вентиляционных систем.

Оборудование применяется в жилых домах, административных зданиях, общественных и промышленных объектах.

Основная функция вентилятора — удаление отработанного воздуха, дыма и других невзрывоопасных газовоздушных смесей, образующихся в помещениях в процессе эксплуатации.

Конструктивные особенности

Корпус вентилятора выполнен из алюминиевого сплава, что обеспечивает высокую устойчивость к коррозии, малый вес и длительный срок службы

Благодаря облегчённой конструкции устройство удобно при монтаже и не создаёт избыточной нагрузки на кровлю.

Рабочее колесо оснащено лопатками, загнутыми назад, что способствует повышению аэродинамической эффективности, снижению энергопотребления и стабильной работе при различных режимах эксплуатации.

Преимущества вентилятора РУФ-Г

моноблочное исполнение с горизонтальным выбросом воздуха;
корпус из коррозионностойкого алюминиевого сплава;
загнутые назад лопатки рабочего колеса;
встроенный регулятор скорости;
наличие термодатчика для защиты двигателя;
необслуживаемый шариковый подшипник;
надёжная и долговечная работа.

Область применения

Крышный вентилятор РУФ-Г используется в системах вытяжной вентиляции зданий различного назначения.

Он эффективно удаляет загрязнённый воздух и способствует поддержанию нормативных параметров микроклимата.

Надёжность конструкции и качественные материалы обеспечивают стабильную эксплуатацию оборудования в широком диапазоне климатических условий.

Габаритные размеры

Крышный алюминиевый вентилятор РУФ-Г - 2

Модель	A	B	C	D	E	F	G	N	M	d	кг.
ROOF-H 190 E2 40	190	3200	100	337	388	95.5	245	311	95.5	213	4.7
ROOF-H 190 E4 30	190	3200	100	337	388	95.5	245	311	95.5	213	4.5
ROOF-H 220 E2 30	190	4000	100	337	388	95.5	245	311	95.5	213	4.9
ROOF-H 220 E4 30	190	3200	100	337	388	95.5	245	311	95.5	213	5.0
ROOF-H 250 E4 30	190	3200	130	337	388	95.5	245	311	95.5	213	5.4
ROOF-H 280 E4 30	249	3000	100	437	541	135	330	411	135	286	7.9
ROOF-H 315 E4 30	249	3000	100	437	540	135	330	411	135	286	7.8
ROOF-H 355 E4 30	333	2900	100	598	745	195	450	572	195	438	16.5
ROOF-H 400 E4 30	333	2900	100	598	745	195	450	572	195	438	19.5
ROOF-H 450 D4 30	418	2900	100	670	860	222	535	653	222	438	29.7
ROOF-H 500 D4 30	418	2900	100	670	860	222	535	653	222	438	42
ROOF-H 560 D4 30	572	2900	100	931	1165	314	750	914	314	605	51

Технические характеристики

ROOF-H

Модель	Pa	m3/h	Lwa2, dB(A)	Lwa5, dB(A)	W	A	V, Hz	max. t, среды
ROOF-H 190 E2 40	370	490	-	63	50	0.3	230/50	70
ROOF-H 190 E4 30	100	270	-	51	18	0.2	230/50	70
ROOF-H 220 E2 30	490	890	-	67	110	0.6	230/50	60
ROOF-H 220 E4 30	130	450	-	50	21	0.2	230/50	80
ROOF-H 250 E4 30	155	690	-	62	51	0.3	230/50	70
ROOF-H 280 E4 30	200	1270	-	59	86	0.4	230/50	70
ROOF-H 315 E4 30	260	1885	-	61	115	0.6	230/50	80
ROOF-H 355 E4 30	380	3020	-	70	255	1.3	230/50	40
ROOF-H 400 E4 30	480	4335	-	70	456	2.7	230/50	65
ROOF-H 450 D4 30	570	5870	-	73	690	1.5	400/50	60
ROOF-H 500 D4 30	900	9240	-	76	1507	3.5	400/50	55
ROOF-H 560 D4 30	780	11950	-	81	1958	4.8	400/50	60

ROOF-H...EC

Модель	Pa	m3/h	Lwa2, dB(A)	Lwa5, dB(A)	W	A	V, Hz	max. t, среды
ROOF-H 190 EC 30	650	670	-	73	93	0.3	230/50	60
ROOF-H 220 EC 30	530	1000	-	68	120	1	230/50	60
ROOF-H 250 EC 30	600	1380	-	75	196	1.6	230/50	70
ROOF-H 280 EC 30	790	2015	-	74	283	2	230/50	55
ROOF-H 355 EC 30	430	3100	-	67	165	1.4	230/50	60
ROOF-H 400 EC 30	850	5430	-	72	506	2.3	230/50	50
ROOF-H 450 EC 30	630	6230	-	71	511	2.4	230/50	50
ROOF-H 500 EC 30	1070	9650	-	76	1328	2.1	230/50	50
ROOF-H 560 EC 30	880	13100	-	-	2334	3.6	230/50	60
ROOF-H 630 EC 30	845	16280	-	-	2757	4.2	230/50	65

Графики падения давления

ROOF-H

Крышный алюминиевый вентилятор РУФ-Г - 3

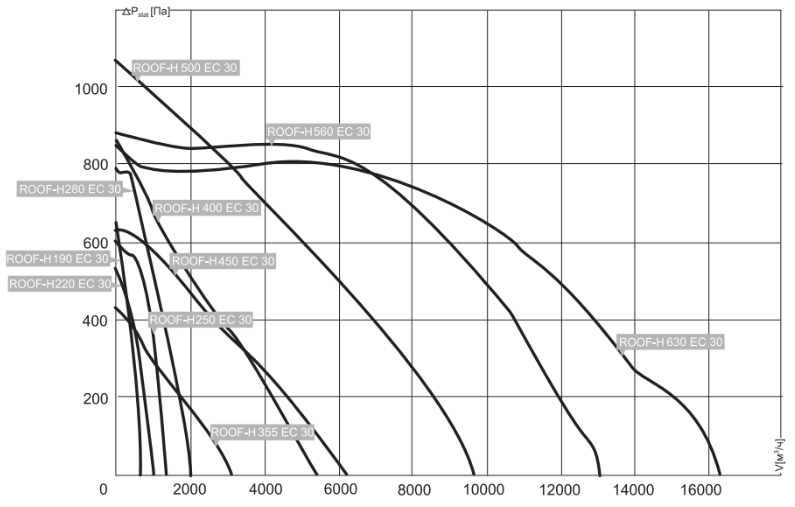

ROOF-H...EC

Крышный алюминиевый вентилятор РУФ-Г - 4
