Деаэратор атмосферный ДА 25/8

Деаэратор атмосферный ДА 25/8 предназначен для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды систем теплоснабжения.

В деаэраторе применена двухступенчатая схема дегазации:

• две ступени размещены в деаэрационной колонке 1-ая ступень — струйная,
• ступень 2-ая — барботажная.

В состав деаэратора входят:

• деаэрационная колонка КДА-25;
• деаэраторный бак БДА-8;
• охладитель выпара ОВА-2;
• комбинированное предохранительное устройство для защиты от аварийного повышения давления и уровня ДА-25.

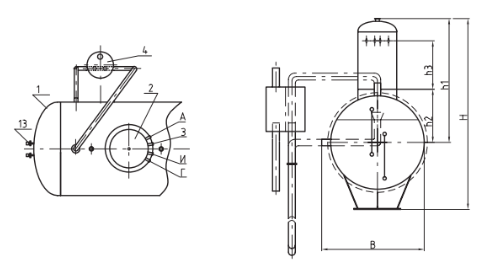

Габаритные размеры ДА 25/8

Технические характеристики ДА 25/8

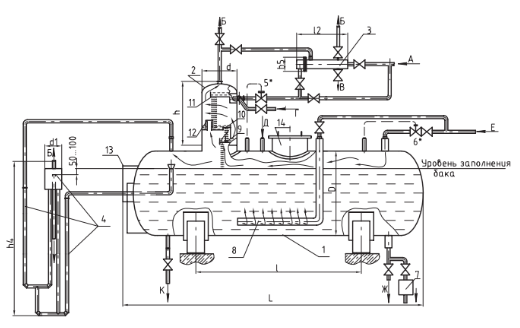

Схема подсоединения устройства предохранительного и бака

1. Бак деаэраторный;
2. Колонка деаэрационная;
3. Охладитель выпара;
4. Устройство предохранительное;
5. *Регулятор уровня;
6. *Регулятор давления;
7. *Холодильник отбора проб;
8. Барботажное устройство;
9. Барботадная тарелка;
10. Перепускная тарелка;
11. Верхняя тарелка;
12. Пароперепускное устройство;
13. Указатель уровня;
14. Люк-лаз.

• А. Подвод химочищенной воды
• Б. Выхлоп в атмосферу
• В. Отвод конденсата
• Г. Подвод основного конденсата
• Д. Подводтгорячих конденсатов
• Е. Подвод греющего пара
• Ж. Отвод деаэрированной воды
• З. Подвод конденсата от производства
• И. Подвод от бака нижних точек К. Дренаж
