Элеватор водоструйный №2

Элеватор водоструйный №2 предназначен для снижения температуры входящей рабочей среды (если говорим об отопительных системах, то это, как правило, вода) за счет её смешения с рабочей средой, выходящей из системы.

Кроме того, водоструйный элеватор создает циркулярный напор в системах, в которых он используется.

Конструкция

• Конусообразное сопло через которое со значительной скоростью вытекает высокотемпературная вода +150 °C из магистралей.
• Приемная камера (камера всасывания) сюда поступает охлажденная вода;
• Камера смешивания (смесительный конус)– здесь смешиваются два потока воды разной температуры.
• Диффузор – часть элеватора, через которую уже смешенная вода поступает в системы отопления.

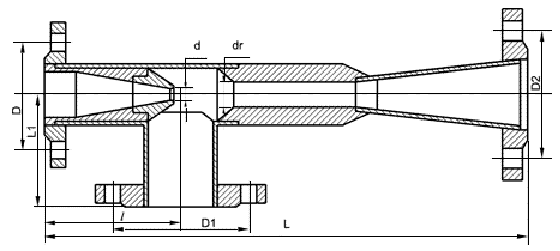

Габаритные размеры элеватора №2
