Водоподогреватель емкостный СТД 3068

Водоподогреватель емкостный СТД 3068 предназначен для нагрева воды в системах циклического горячего водоснабжения коммунальных (центральных тепловых пунктах, котельных), общественных, бытовых, производственных и пр. потребителей (зданий, помещений) в т.ч. временных строений, где есть водопроводная 2 вода с давлением до 5 кгс/см.

Устройство и принцип работы

Водоподогреватель представляет собой кожухотрубный теплообменник горизонтального типа, основными узлами которого являются корпус и змеевик. Для установки водоподогревателя в рабочее положение к нему привариваются опоры.

Водоподогреватель оснащен термометром для измерения температуры воды на выходе и манометром - для измерения давления. Корпус водоподогревателя состоит из цилиндрической обечайки, расположенной горизонтально, с двух сторон к которой приварены эллиптические днища. К эллиптическому днищу приварена горловина для заводки змеевика.

Змеевик состоит из двух коллекторов, с одной стороны к которым приварены теплообменные трубы, состоящие в свою очередь из труб и калачей, а с другой стороны к коллекторам приварены патрубки с фланцами для подвода и отвода пара. Змеевик оснащен крышкой для подсоединения к горловине водоподогревателя. В верхней части обечайки расположены муфта для установки термометра, штуцер выхода нагретой воды, штуцер для подсоединения предохранительного клапана. В нижней части обечайки расположен штуцер для подвода холодной воды и сливной патрубок с вентилем запорным.

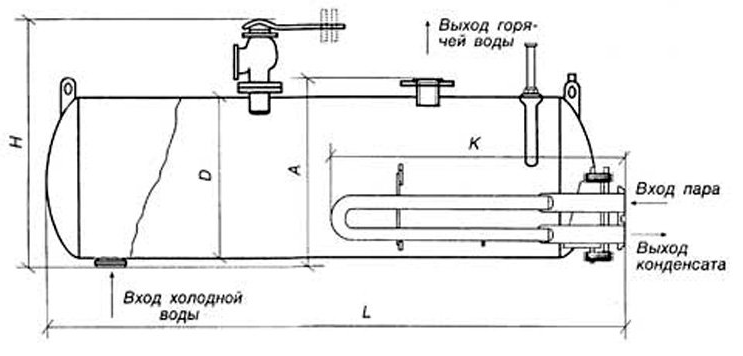

Габаритные размеры СТД 3068

Технические характеристики СТД 3068
