Горелки газомазутные ГМ-2,5; ГМ-4,5; ГМ-7; ГМ-10 и ГМП-16 предназначены для раздельного сжигания жидкого или газообразного топлива в топках котлов типа Е(ДЕ) и других паровых и водогрейных котлов соответствующей тепловой мощности.
Газомазутные горелки серии ГМ, разработанные для установки на котлах типа Е (ДЕ) соответствующей тепловой мощности, являются комбинированными и могут раздельно работать как на природном газе, так и на мазуте.
Допускается кратковременное совместное сжигание жидкого и газообразного топлива во время перехода с одного вида топлива на другой.
Горелочные устройства ГМ-2,5, ГМ-4,5, ГМ-7 и ГМ-10 выпускаются как левого вращения так и правого.
Горелка ГМП-16 по умолчанию имеет правое завихрение факела. В состав горелки входит паромеханическая форсунка для распыливания жидкого топлива.
По отдельному заказу горелки могут быть выполнены с узлом захлопок для котлов под наддувом.

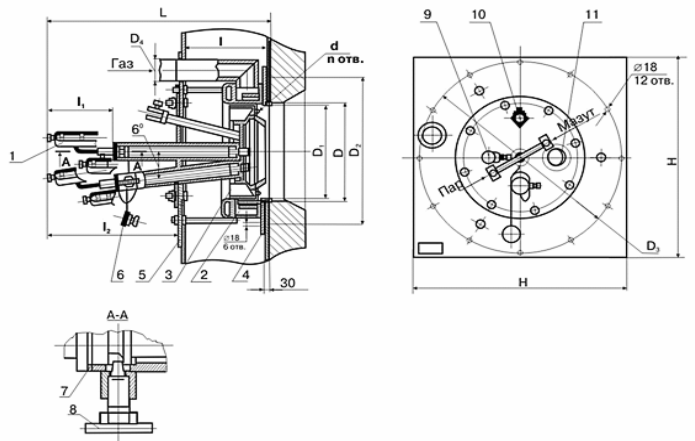

Габаритные размеры и конструкция
- Форсунка;
- Газовый коллектор;
- Лопаточный завихритель воздуха;
- Опора;
- Фланец;
- Заглушка;
- Прокладка;
- Фиксатор;
- Гляделка;
- Место установки фотодатчика;
- Место установки запальника.
Технические характеристики ГМ и ГМП
| Наименование параметров | ГМ-2,5 | ГМ-4,5 | ГМ-7 | ГМ-10 | ГМП-16 | |||||||
| Номинальная тепловая мощность горелки, МВт | 2.9+0.29 -0.15 | 5.22+0.52-0.26 | 8.14+0.81-0.41 | 11.63+1.16-0.58 | 18.6+1.86 -0.93 | |||||||
| Коэффициент рабочего регулирования горелки | 5 | |||||||||||
| Номинальное давление мазута перед горелкой, кПа | 1.8±0.4 | |||||||||||
| Номинальное давление газа перед горелкой, кПа | 25±6 | |||||||||||
| Давление пара на распыливание, Мпа | 0.1-0.2 | 0.25-0.3 | ||||||||||
| Длина факела, м, не более | 1,8 | 2,5 | 4,0 | 5,5 | 6,5 | |||||||
| Номинальный расход мазута при Q cn=40,38 МДж/кг (9650 ккал/кг3), кг/ч | 258 | 464 | 723 | 1033 | 1652 | |||||||
| Номинальный расход газа при Q cn=35,4 МДж/кг (8500 ккал/м3), м3/ч | 295 | 530 | 828 | 1183 | 1890 | |||||||
| Масса горелки, кг | 105 | 130 | 150 | |||||||||
| Тип горелки | D | D1 | L | I | I1 | I2 | D2 | D3 | Н | D4 | d | n |
| ГМ-2,5 | 342 | 330 | 951 | 256 | 274 | 659 | 545 | 642 | 685 | 57 | 6,6 | 19 |
| ГМ-4,5 | 387 | 375 | 951 | 296 | 274 | 629 | 630 | 728 | 770 | 89 | 7,5 | 16 |
| ГМ-7 | 422 | 410 | 971 | 366 | 274 | 569 | 715 | 850 | 885 | 102 | 9 | 16 |
| ГМ-10 | 438 | 426 | 971 | 366 | 274 | 569 | 715 | 850 | 885 | 102 | 12,8 | 16 |
| ГМП-16 | 438 | 426 | 990 | 366 | 293 | 578 | 715 | 850 | 885 | 102 | 18 | 16 |
