Горелки газовые РГМГ-4; РГМГ-7 предназначены для сжигания жидкого и газообразного топлива в топках котлов типа КВ-ГМ-4,65-150 и КВ-ГМ-7,56-150.
Горелки выполнены с принудительной подачей воздуха от постороннего источника без предварительного смешения газа с воздухом.
Запально-защитное устройство поставляется по отдельному заказу. Рекомендуется использовать ЗЗУ-МП 2/350.
Автоматика и запорно-регулирующая арматура в состав горелок не входят.

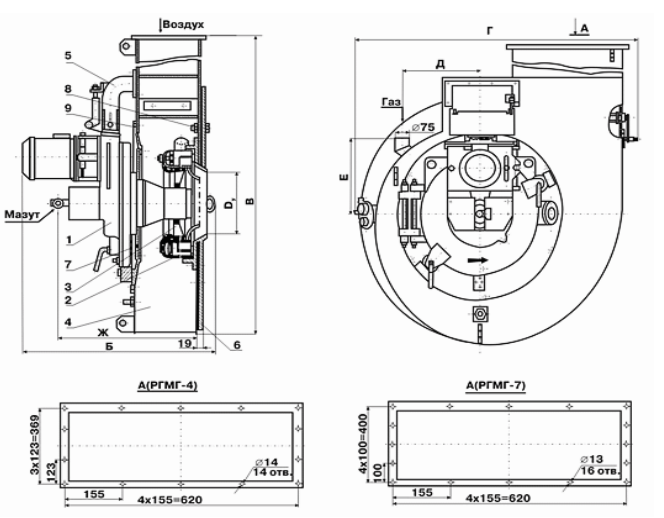

Габаритные размеры РГМГ-4; РГМГ-7
- Ротационная форсунка;
- Газовая часть;
- Воздухонаправляющее устройство вторичного воздуха;
- Воздушный короб;
- Воздушный патрубок с заслонкой;
- Фланец;
- Фланец;
- Гайка;
- Фланец.
| Тип горелки | Б | В | Г | Д | Е | Ж | D1 |
| РГМГ-4 | 995 | 1625 | 1567 | 417 | 407 | 745 | 310 |
| РГМГ-7 | 1040 | 1405 | 1567 | 370 | 443 | 775 | 380 |
Технические характеристики РГМГ-4; РГМГ-7
| Наименование параметров | РГМГ-4 | РГМГ-7 |
| Номинальная тепловая мощность горелки, МВт | 5,2 | 8,15 |
| Коэффициент рабочего регулирования горелки | 5 | |
| Номинальное давление мазута перед горелкой, кПа | 75±25 | |
| Номинальное давление газа перед горелкой, кПа | 18±3 | |
| Кинематическая вязкость мазута перед горелкой, м2/с | 44±10-6 | |
| Номинальная температура воздуха перед горелкой, °С | 20±20 | |
| Потери полного напора в горелке при номинальной тепловой мощности, Па | 1200±100 | 1900±100 |
| Температура топлива перед горелкой: мазута/газа, °С | 80±15/5?30 | |
| Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более, на мазуте/газе) | 1,15/1,1 | |
| Номинальный расход топлива: мазута, кг/ч; газа, м3/ч | 486/520 | 762/856 |
| Масса (без присоединительного фланца), кг, не более | 575 | 616 |
| Топливо: | мазут ГОСТ 10585-75. Природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3. Дизельное топливо ГОСТ 305-82 |
|
| Электродвигатель: потребляемая мощность, КВт/число оборотов, об./мин. | 3,0/3000 | 4,0/3000 |
