Горелка жидкотопливная РМГ-1М-01 (02) предназначена для сжигания мазута, нефти, легкого жидкого топлива (дизельного, печного бытового) в топках паровых и водогрейных котлов соответствующей тепловой мощности.
В зависимости от конструкции воздушного короба жидкотопливные горелки обозначаются РМГ-1м-01 или РМГ-1м-02.
Они состоят из жидкотопливной форсунки Р-100м и воздушного короба.

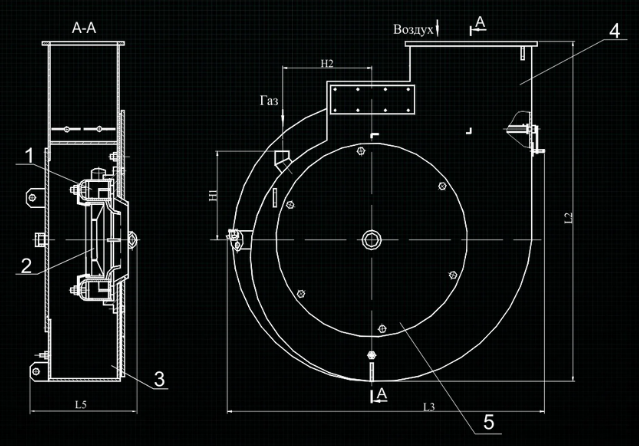

Габаритные размеры РМГ-1М-01 (02)
- Форсунка ротационная Р-100;
- Короб воздушный
- Амбразура.
Технические характеристики РМГ-1М-01 (02)
| Наименование | Значение |
| Номинальная тепловая мощность, МВт | 1,0+0,11 |
| Коэффициент рабочего регулирования, не менее | 4 |
| Номинальное разрежение в камере горения(топке), Па | 40±20 |
| Присоединительное давление топлива, МПа | |
| мазута | 0,15±0,03 |
| легкого жидкого топлива | 0,03±0,02 |
| Номинальный расход жидкого топлива при Qc =40,53 МДж/кг (9680 ккал/кг), кг/ч | 89 |
| Кинематическая вязкость жидкого топлива перед горелкой, мм2/сек, не более - мазута - легкого жидкого топлива |
44 8 |
| Номинальное давление первичного (распыливающего) воздуха, кПа | 3,5±0,5 |
| Температура воздуха перед горелкой,оС | от 10 до 40 |
| Минимальный коэфф-т избытка воздуха при сжигании жидкого топлива в номинальном режиме, не более | 1,2 |
| Длина факела при номинальной тепловой мощности, м, не более | 1,4 |
| Электродвигатель форсунки: | |
| - потребляемая мощность, кВт, не более - частота вращения (синхронная), мин-1 - номинальное напряжение питания, 3 фазы, (50 Гц),В |
1,1 3000 380 |
| Номинальное напряжение питания отсечного клапана. (50 Гц), | 220 |
| Габаритные размеры, мм, не более | |
|
- длина |
565 660 645 |
| Масса, кг, не более | 79 |
| Топливо | Мазут ГОСТ 10585-99 Топливо дизельное Топливо печное бытовое ТУ 38-101656-87 |
