Грязевик тепловых пунктов ТС-568 представляет собой узел расширения трубопровода, в котором происходит изменение направления потока воды и очистка её фильтрующим элементом.
В нижней части грязевика, под сеткой, отсеченные и выпавшие в осадок частицы оседают.
Грязевик тепловых пунктов ТС-568 состоит из следующих частей:
- стальной цилиндрический корпус;
- плоское верхнее и нижнее днища, усиленные ребрами жесткости; патрубок входа;
- патрубок выхода;
- штуцер для отведения воздуха;
- люк-лаз диаметром Ду-500 мм с фланцевой заглушкой;
- люк для очистки отфильтрованных частиц Ду-300 с заглушкой;
- нержавеющая сетка на каркасе.
Грязевик изготавливаются с условным диаметром входа воды от 350 до 1000 мм

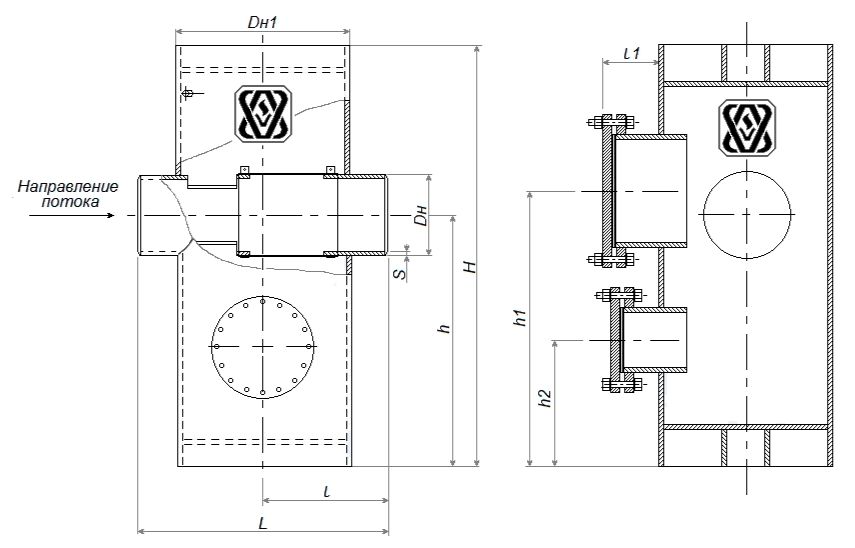

Габаритные размеры грязевика тепловых пунктов ТС-568
Технические характеристики грязевика тепловых пунктов ТС-568
| Обозначение | Dk | Dн | H | h | L | l1 |
| Грязевик ТС-568.00.000 | 820 | 377 | 1 960 | 1 205 | 1 200 | 648 |
| Грязевик ТС-568.00.000-01 | 820 | 426 | 2 010 | 1 205 | 1 200 | 648 |
| Грязевик ТС-568.00.000-02 | 920 | 530 | 2 110 | 1 205 | 1 340 | 718 |
| Грязевик ТС-568.00.000-03 | 1 020 | 630 | 2 270 | 1 335 | 1 500 | 798 |
| Грязевик ТС-568.00.000-04 | 1 220 | 720 | 2 460 | 1 480 | 1 700 | 898 |
| Грязевик ТС-568.00.000-05 | 1 220 | 820 | 2 560 | 1 480 | 1 800 | 948 |
| Грязевик ТС-568.00.000-06 | 820 | 377 | 1 910 | 1 180 | 1 200 | 628 |
| Грязевик ТС-568.00.000-07 | 820 | 426 | 1 960 | 1 180 | 1 200 | 628 |
| Грязевик ТС-568.00.000-08 | 920 | 530 | 2 060 | 1 180 | 1 340 | 698 |
| Грязевик ТС-568.00.000-09 | 1 020 | 630 | 2 200 | 1 300 | 1 500 | 778 |
| Грязевик ТС-568.00.000-10 | 1 220 | 720 | 2 390 | 1 445 | 1 700 | 878 |
| Грязевик ТС-568.00.000-11 | 1 220 | 820 | 2 490 | 1 445 | 1 800 | 928 |
| Грязевик ТС-568.00.000-12 | 1 420 | 920 | 2 660 | 1 480 | 2 000 | 1 028 |
| Грязевик ТС-568.00.000-13 | 1 420 | 1 020 | 2 760 | 1 530 | 2 000 | 1 028 |
Технические характеристики грязевика вертикального ТС-568
| Наименование | Условное давление, Ру, Мпа | Условный проход, Ду, мм | Диаметр корпуса, Дн, мм | Произво- дительность, т/ч | Масса, кг |
| Грязевик ТС-568.00.000 | 2,5 | 350 | 820 | 485 | 1232 |
| Грязевик ТС-568.00.000-01 | 2,5 | 400 | 820 | 633 | 1257 |
| Грязевик ТС-568.00.000-02 | 2,5 | 500 | 920 | 989 | 1567 |
| Грязевик ТС-568.00.000-03 | 2,5 | 600 | 1020 | 1424 | 1927 |
| Грязевик ТС-568.00.000-04 | 2,5 | 700 | 1220 | 1939 | 2784 |
| Грязевик ТС-568.00.000-05 | 2,5 | 800 | 1220 | 2532 | 2924 |
| Грязевик ТС-568.00.000-06 | 1,6 | 350 | 820 | 485 | 1042 |
| Грязевик ТС-568.00.000-07 | 1,6 | 400 | 820 | 633 | 1094 |
| Грязевик ТС-568.00.000-08 | 1,6 | 500 | 920 | 989 | 1270 |
| Грязевик ТС-568.00.000-09 | 1,6 | 600 | 1020 | 1424 | 1627 |
| Грязевик ТС-568.00.000-10 | 1,6 | 700 | 1220 | 1939 | 2256 |
| Грязевик ТС-568.00.000-11 | 1,6 | 800 | 1220 | 2532 | 2384 |
| Грязевик ТС-568.00.000-12 | 1,6 | 900 | 1420 | 3205 | 3346 |
| Грязевик ТС-568.00.000-13 | 1,6 | 1000 | 1420 | 3957 | 3507 |
