Калориферы типа КП для приточных камер KLG

ООО «Виктория»

г. Минск, Микрорайон Уручье, пр. Независимости, 199, центральный корпус, пом. 1. • Тел.: 8 (017) 399-83-88 • 5@v-klapan.by

Заказать

Калориферы типа КП предназначены для нагрева воздуха в составе приточных вентиляционных установок, в частности — в камерах приточного воздуха серии KLG.

Они обеспечивают эффективную теплопередачу и стабильную работу системы вентиляции в промышленных, складских, общественных и производственных зданиях.

Назначение и принцип работы

Калориферы КП выполняют функцию нагрева наружного воздуха, поступающего в помещение через приточную установку. Воздух проходит через теплообменную секцию, где нагревается за счёт теплоносителя (горячей воды или пара), циркулирующего внутри труб. Вентилятор приточной камеры KLG обеспечивает равномерную подачу уже подогретого воздуха в зону обслуживания.

Конструкция калориферов КП

Калориферы КП состоят из трубного пучка с оребрением, размещённого в металлическом корпусе. В качестве теплообменных элементов используются стальные трубы с алюминиевыми или стальными ребрами, что обеспечивает высокую теплоотдачу и устойчивость к коррозии. Конструкция легко обслуживается и приспособлена для монтажа в приточные камеры типа KLG.

Преимущества калориферов типа КП

Высокая эффективность нагрева воздуха при компактных габаритах;
Надежная работа в различных климатических и производственных условиях;
Устойчивость к коррозии и температурным перепадам;
Простота монтажа и обслуживания в составе приточной камеры KLG;
Совместимость с различными типами теплоносителей (вода, пар).

Область применения

Калориферы КП используются в системах вентиляции и отопления промышленных цехов, складов, логистических терминалов, сельскохозяйственных объектов, гаражных комплексов, торговых и административных зданий. Установка калорифера в составе камеры KLG обеспечивает эффективный подогрев воздуха даже в холодное время года.

Поставка и комплектация

Компания предлагает калориферы КП различных типоразмеров и конфигураций, адаптированные под камеры приточные KLG. Мы предоставляем полный цикл услуг: от подбора и согласования технических параметров до поставки, монтажа и пусконаладочных работ.

Габаритные размеры КП

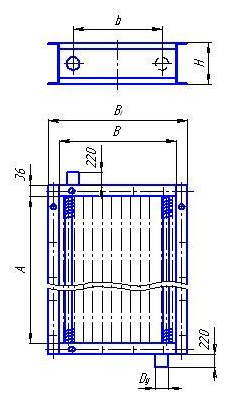

Калориферы типа КП для приточных камер KLG - 2

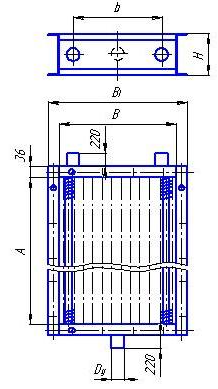

Калориферы типа КП для приточных камер KLG - 3

Тип KLG	Рис.	Обозначение калорифера			Размеры, мм							Масса, кг
		Обозначение калорифера			КП2 ÷ КП4					КП2	КП3 ÷ КП4	Масса, кг
		КП2	КП3	КП4	А	В	В₁	D_у	b	H	H	КП2	КП3	КП4
063	1	№6/6			604	621	637	50	557	150	180	32,5	46,9	54,7
080	2	№6/9			604	911	927	50	847			42,3	81,2	103,0
100	1	№9/6			905	621	671	50				45,3	65,6	78,1
130	2	№9/9				911	927	50				63,5	121,8	154,5
150	2	№9/12				1202	1232	65				64,3	121,2	153,5
160	2	№12/9			1204	911	927	50				79,5	140,8	179,2
200	2	№12/12				1202	1232	65				85,8	161,6	204,8
250	2	№15/12				1202	1232	65				129,6	181,4	230,0

Технические характеристики КП

Тип KLG	Обозначение калорифера			Площадь сечения для прохода теплоносителя f_w, м²			Внутренний диаметр трубки теплоносителя, d_вн,м	Площадь сечения патрубка f_n, м²
Тип KLG	КП2	КП3	КП4	КП2	КП3	КП4	Внутренний диаметр трубки теплоносителя, d_вн,м	Площадь сечения патрубка f_n, м²
063	№6/6			0,0042	0,0063	0,0084	0,0136	0,00196
080	№6/9			0,0062	0,0094	0,0124		0,00392
100	№9/6			0,0042	0,0063	0,0084		0,0196
130	№9/9			0,0062	0,0094	0,0124		0,00392
150	№9/12			0,0083	0,0121	0,0165		0,00663
160	№12/9			0,0062	0,0094	0,0124		0,00392
200	№12/12			0,0083	0,0121	0,0165		0,00663
250	№15/12			0,0083	0,0121	0,0165		0,00663

Тип KLG	Обозначение калорифера			Площадь фронтального сечения для прохода воздуха, м²	Площадь поверхности теплообмена, м²
Тип KLG	КП2	КП3	КП4	Площадь фронтального сечения для прохода воздуха, м²	КП2	КП3	КП4
063	№6/6			0,376	10,12	15,35	20,24
080	№6/9			0,550	15,01	22,68	30,01
100	№9/6			0,562	15,53	23,56	31,07
130	№9/9			0,824	23,04	34,83	46,09
150	№9/12			1,088	30,53	44,98	61,06
160	№12/9			1,097	31,02	48,87	62,01
200	№12/12			1,440	41,03	60,46	82,06
250	№15/12			1,808	51,7	76,19	103,4

Коэффициент теплопередачи КП2 для приточных камер KLG

KLG	КП2	Коэффициент теплопередачи К, Вт/(м²⁰С), при массовой скорости движения воздуха во фронтальном сечении (Jr)н, кг/ (м² с)
KLG	КП2	1,5	2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7
063	6/6	41,51	45,70	49,23	52,32	55,09	57,60	59,91	62,06	64,07	65,95	67,74	69,44
080	6/9	41,51	45,70	49,23	52,32	55,09	57,60	59,91	62,06	64,07	65,95	67,74	69,44
100	9/6	40,10	43,94	47,42	50,21	53,06	55,44	57,54	59,63	61,72	63,43	65,21	66,95
130	9/9
150	9/12
160	12/9	39,0	42,75	46,14	48,86	51,57	53,95	55,98	58,02	60,06	61,75	63,45	65,15
200	12/12	39,0	42,75	46,14	48,86	51,57	53,95	55,98	58,02	60,06	61,75	63,45	65,15
250	15/12	38,19	41,85	45,17	47,83	50,48	52,81	54,80	56,79	58,79	60,45	62,11	63,77

Коэффициент теплопередачи КП3 для приточных камер KLG

KLG	КП3	Коэффициент теплопередачи К, Вт/(м²⁰С), при массовой скорости движения воздуха во фронтальном сечении (Jr)н, кг/ (м² с)
KLG	КП3	1,5	2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7
063	6/6	36,95	41,51	45,44	48,92	52,07	54,96	57,65	60,13	62,53	64,77	66,91	68,95
080	6/9	36,95	41,51	45,44	48,92	52,07	54,96	57,65	60,13	62,53	64,77	66,91	68,95
100	9/6	35,71	40,41	44,23	47,62	50,69	53,51	56,12	58,57	60,87	63,06	65,14	67,12
130	9/9
150	9/12
160	12/9	35,04	39,65	43,40	46,72	49,72	52,41	55,10	57,50	59,60	61,91	63,79	65,89
200	12/12	35,04	39,65	43,40	46,72	49,72	52,41	55,10	57,50	59,60	61,91	63,79	65,89
250	15/12	34,53	39,07	42,76	46,04	48,99	51,64	54,30	56,66	58,72	61,09	62,86	64,93

Коэффициент теплопередачи КП4 для приточных камер KLG

KLG	КП4	Коэффициент теплопередачи К, Вт/(м²⁰С), при массовой скорости движения воздуха во фронтальном сечении (Jr)н, кг/ (м² с)
KLG	КП4	1,5	2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7
063	6/6	32,24	36,97	41,11	44,84	48,25	51,42	54,39	57,18	59,84	62,37	64,79	67,12
080	6/9	32,24	36,97	41,11	44,84	48,25	51,42	54,39	57,18	59,84	62,37	64,79	67,12
100	9/6	31,69	36,41	40,60	44,27	47,67	50,55	53,70	56,32	58,94	61,56	63,91	66,27
130	9/9
150	9/12
160	12/9	31,37	36,04	40,19	43,81	47,19	50,04	53,15	55,74	58,33	60,93	63,26	65,59
200	12/12	31,37	36,04	40,19	43,81	47,19	50,04	53,15	55,74	58,33	60,93	63,26	65,59
250	15/12	31,12	35,75	39,86	43,47	46,81	49,64	52,72	55,29	57,87	60,44	62,75	65,07

Аэродинамическое сопротивление ΔРa КП2

JP	1,5	2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7
ΔРа, Па	7,19	12,64	19,56	27,96	37,82	49,13	61,88	76,06	91,68	108,72	127,17	147,04

Аэродинамическое сопротивление ΔРa КП3

JP	1,5	2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7
ΔРа, Па	12,73	21,56	32,43	45,3	60,08	76,73	95,2	115,47	137,5	161,26	186,73	213,89

Аэродинамическое сопротивление ΔРa КП4

JP	1,5	2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7
ΔРа, Па	17,68	28,88	42,24	57,65	74,97	94,15	115,08	137,73	162,03	187,94	215,42	244,45
