Системы отопления, в которых в качестве теплоносителя выступает пар, чаще всего используются для обогрева помещений любого назначения.

Паровые калориферы могут монтироваться в отопительные и вентиляционные инженерные системы зданий и сооружений.

Основные конструктивные составляющие паровых калориферов – теплообменные элементы, количество которых зависит от модели (трёх- или четырёхрядные).

КПСк общего назначения изготавливаются из углеродистой стали с алюминиевым оребрением. Монтаж осуществляется с помощью специальных отверстий, расположенных на боковых сторонах изделия. Срок эксплуатации 6 лет и более.

Паровые калориферы благодаря высокой эффективности справляются с нагревом помещений большой площади. Теплоноситель – насыщенный водяной пар – поступает из линии паропровода. Такие линии обеспечивают подачу теплоносителя и работу калорифера.

Назначение

Калориферы паровые с биметаллическим спирально-накатным алюминиевым оребрением теплоотдающих элементов предназначены для нагрева воздуха с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005 с запыленностью не более 0,5 мг/м3, не содержащих липких веществ и волокнистых материалов в системах вентиляции, воздушного отопления и кондиционирования воздуха.
Температура теплоносителя (пар) не более 190ºС, давление пара не более 1,2 МПа.
Сертификат соответствия РОСС RU.АЯ79.Н16744

Условия эксплуатации

Калориферы предназначены для эксплуатации в районах с умеренным и холодным климатом, категории размещения 3 по ГОСТ 15150.

Габаритные размеры КП

Паровые калориферы КП - 2

КП3-6 ÷ КП3-10
КП4-6 ÷ КП4-10

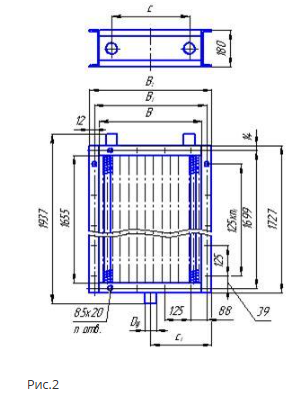

Паровые калориферы КП - 3

КП3-11 ÷ КП3-12
КП4-11 ÷ КП4-12

Обозначение калорифера	Рис.	А	А₁	А₂	А₃	В	В₁	В₂	С	С₁	Dy	n	n₁
КП3 6 КП4 6	1	530	574±5	602	816	-	-	-	-	-	50	36	4
КП3 7 КП4 7		655	699±5	727	941							40	5
КП3 8 КП4 8		780	824±5	852	1066							44	6
КП3 9 КП4 9		905	949±5	977	1191							48	7
КП3 10 КП4 10		1155	1199±5	1227	1441							56	9
КП3 11 КП4 11	2	-	-	-	-	1003	1051±3	1075	493	538	65	88	13
КП3 12 КП4 12	2	-	-	-	-	1503	1551±3	1575	743	788	80	104	13

Коэффициент теплопередачи КПЗ

Обозначение калорифера	Коэффициент теплопередачи К, Вт/(м²⁰С), при массовой скорости движения воздуха во фронтальном сечении (Jr)н, кг/ (м² с)
Обозначение калорифера	1,5	2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7
КП3 6	37,24	41,86	45,81	49,32	52,52	55,42	58,14	60,67	63,08	65,31	67,47	69,53
КП3 7	36,73	41,28	45,18	48,64	51,79	54,66	57,34	59,83	62,20	64,42	66,54	68,56
КП3 8	36,31	40,81	44,66	48,08	51,19	54,03	56,68	59,15	61,49	63,68	65,77	67,78
КП3 9	35,95	40,41	44,22	47,61	50,69	53,5	56,13	58,57	60,89	63,05	65,13	67,11
КП3 10	35,38	39,76	43,52	46,85	49,88	52,65	55,23	57,63	59,92	62,05	64,09	66,04
КП3 11	34,55	38,83	42,5	45,75	48,71	51,41	53,93	56,28	58,51	60,59	62,59	64,49
КП3 12	34,55	38,83	42,5	45,75	48,71	51,41	53,93	56,28	58,51	60,59	62,59	64,49

Обозначение калорифера	Площадь поверхности теплообмена со стороны воздуха, м²	Площадь фронтального сечения, м²	Площадь сечения для прохода теплоносителя, м²	Длина теплопередающей трубки, м	Масса, кг
КП3 6	10,68	0,267	0,005082	0,530	36,8
КП3 7	13,41	0,329		0,655	42,7
КП3 8	16,14	0,392		0,780	48,9
КП3 9	18,86	0,455		0,905	55,8
КП3 10	24,32	0,581		1,155	66,6
КП3 11	71,46	1,66	0,0103	1,655	154,8
КП3 12	107,69	2,488	0,0155	1,655	231,5
КП4 6	14,05	0,267	0,00668	0,530	44,0
КП4 7	17,63	0,329		0,655	51,55
КП4 8	21,21	0,392		0,780	59,57
КП4 9	24,80	0,455		0,905	68,0
КП4 10	31,36	0,581		1,155	81,7
КП4 11	95,6	1,66	0,0136	1,655	212,0
КП4 12	142,92	2,488	0,0206	1,655	312,0

Технические характеристики КП

Аэродинамическое сопротивление ΔРa КПЗ

(Jr )н кг/ (м² • с)	1,5	2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7
ΔРа, Па	12,73	21,56	32,43	45,3	60,08	76,73	95,2	115,47	137,5	161,26	186,73	213,89

Аэродинамическое сопротивление ΔРa КП4

(Jr )н кг/ (м² • с)	1,5	2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7
ΔРа, Па	17,68	28,88	42,24	57,65	74,97	94,15	115,08	137,73	162,03	187,94	215,42	244,45
