Выбор электрокалорифера основан на таких параметрах, как мощность, производительность, размеры помещения, климатические условия местности.
Работа данных воздухонагревателей воздуха заключается в преобразовании электрической энергии в тепло за счёт нагрева спирали или нити, передающей тепло воздушному потоку, проходящему через установку.
Среди достоинств электрических калориферов следует отметить их доступность и простоту монтажа. Главным же недостатком является высокий уровень энергопотребления.
Для снижения этого показателя рекомендуется наряду с калорифером использовать рекуператор. Такая «спарка» позволяет сократить расход электроэнергии на четверть.
Монтаж электрического воздухонагревателя в основном заключается в подключении прибора к линии электроснабжения. Такие устройства чаще всего используются в малых вентиляционных системах с расходом воздуха до 100 м³ в час.
Назначение
- Такие калориферы предназначены для комплектации отопительно - вентиляционных установок, применяемых при нагреве воздуха в производственных, складских и других помещений в зданиях промышленного, коммунального или бытового назначения.
- Окружающая среда должна быть неагрессивная и невзрывоопасная.
- Декларация соответствия № РОСС RU.АЯ79.Д04275
Условия эксплуатации
Электро калориферы должны эксплуатироваться в макроклиматических районах с умеренным климатом категории размещения УХЛ4 по ГОСТ 15150-69.
| Наименование параметра | Норма для типа | ||||||
| СФО - 16 | СФО - 25 | СФО - 40 | СФО-60 | СФО-100 | СФО-160 | СФО-250 | |
| 1. Установленная мощность, кВт | 15 | 22,5 | 45 | 67,5 | 90,0 | 157,5 | 247,5 |
| 2. Производительность по воздуху, м3/ч, не менее | 1500 | 2000 | 3000 | 4000 | 5000 | 7500 | 11500 |
| 3. Температура выходящего воздуха ºС, не более | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 4. Температура на поверхности нагревателей ºС, не более | 190 | 190 | 190 | 190 | 190 | 190 | 190 |
| 5. Аэродинамическое сопротивление по воздуху, Па, не более | 200 | 250 | 250 | 250 | 250 | 250 | 250 |
| 6. Число секций электрических | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| 7. Масса, кг не более | 10 | 12 | 18 | 30 | 32 | 61 | 90 |

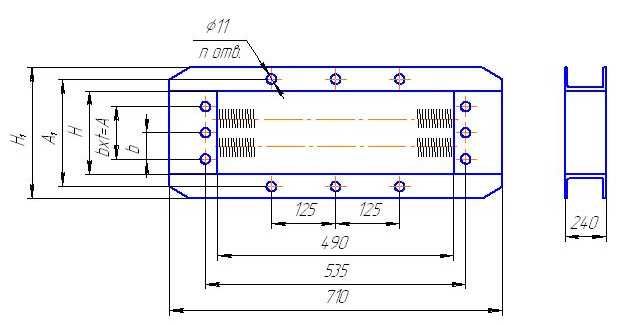

Габаритные размеры СФО
| Тип электрокалорифера | А | А1 | b | t | n | H | H1 |
| СФО - 16 | 100 | 185 | 100 | 1 | 20 | 140 | 220 |
| СФО - 25 | 125 | 215 | 125 | 170 | 250 | ||
| СФО - 40 | 250 | 350 | 2 | 24 | 305 | 385 | |
| СФО - 60 | 491 | 446 | 526 | ||||
| СФО - 100 | 500 | 630 | 4 | 32 | 585 | 665 | |
| СФО - 160 | 875 | 1045 | 7 | 44 | 1000 | 1080 | |
| СФО - 250 | 1250 | 1610 | 250 | 5 | 32 | 1565 | 1645 |

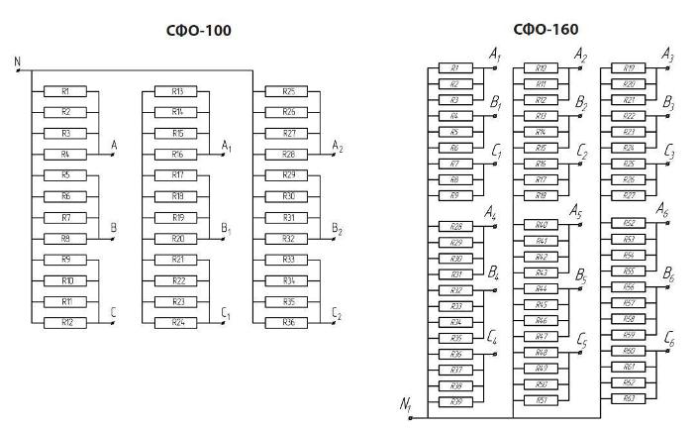

Электрическая схема соединения ТЭНов
