Охладитель для отбора проб сетевой воды Д-108 (DN 100)

Охладитель для отбора проб сетевой воды Д-108 (DN 100) предназначен для охлаждения сетевой воды при отборе проб и применяется в котельных, центральных и индивидуальных тепловых пунктах.

Подача охлаждаемой сетевой воды, отбор пробы, а также подача и слив охлаждающей воды осуществляется через штуцер с наружной резьбой G 1/2" согласно схеме подсоединения охладителя.

Технические характеристики Д-108 (DN 100)

• Охлаждаемая среда - горячая сетевая вода с температурой до 150о С.
• Охлаждённая среда - сетевая вода с температурой не выше 40о С.
• Охлаждающая среда - вода из системы холодного водоснабжения.
• Рабочее давление - 1,6 МПа (16 кгс/см2).
• Габариты: высота 380 мм, диаметр 108 мм, размер по боковым штуцерам 160 мм.
• Масса: пустого 5,3 кг, заполненного водой 5,5 кг.

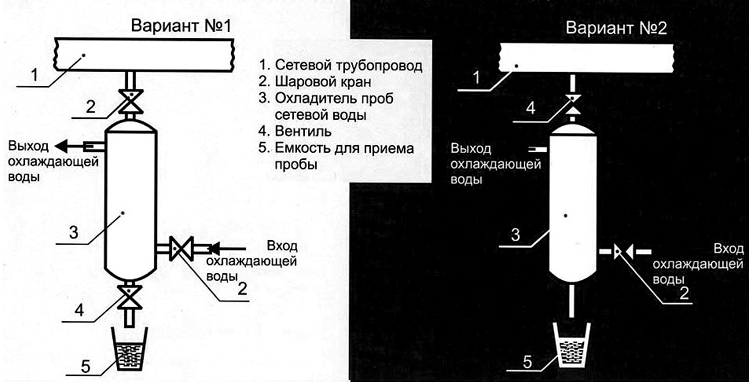

Схема подсоединения охладителя
