Теплообменники секционные Cyclone SHW

Секционные теплообменники Cyclone SHW — это эффективные и надежные устройства, предназначенные для подогрева воздуха в системах приточной вентиляции за счёт теплоносителя (вода или незамерзающий раствор).

Благодаря модульной конструкции и высококачественным материалам, данные теплообменники подходят для использования в промышленных, коммерческих и общественных зданиях.

Теплообменники Cyclone SHW используются для нагрева поступающего наружного воздуха, обеспечивая комфортные температурные условия в помещениях и способствуя энергоэффективной работе системы вентиляции.

Секционная конструкция облегчает установку, обслуживание и замену отдельных элементов оборудования.

Область применения:

• Приточные вентиляционные установки
• Промышленные вентиляционные системы
• Складские, торговые и офисные помещения
• Объекты с высокими требованиями к микроклимату

Медная трубка Cuppori (Финляндия) уже давно стала эталоном качества в области производства теплообменников.Применяемая в теплообменниках Cyclone трубка диаметром 3/8″ (9,52 мм) и толщиной стенки 0,35 мм оптимально подходит для задач теплообмена. Особая структура меди предотвращает появление микротрещин в трубках при проведении дорнования, обеспечивает идеальный контакт между трубкой и ламелями оребрения.

Отличительная особенность теплообменников Cyclone — отказ от применения U-образных трубок и применение отдельных «калачей» с увеличенной толщиной стенки. Преимущества такого решения очевидны: на наиболее подверженном повреждению и износу участке теплообменника установлен элемент с увеличенной прочностью, а в случае необходимости поврежденный «калач» можно просто удалить, а на его место установить новый.

Алюминиевые ламели составляют основную площадь теплообменной поверхности поэтому качество используемого алюминия напрямую связанно с эксплуатационными свойствами теплообменника. При производстве теплообменников используется алюминиевая фольга компании РусАл (Россия) толщиной 0,15 мм. Для сравнения, многие производители используют фольгу толщиной 0,12мм или даже 0,09мм и их ламели легко заминаются при промывке теплообменника и его транспортировке. Ламели в Cyclone SHW жесткие — хорошо держат форму, при необходимости легко расчесываются , не рвутся.

Коллектора – важная часть теплообменника, распределяющего теплоноситель по медным трубкам. На каждом патрубке теплообменника присутствует пробка для слива теплоносителя и продувки теплообменника при консервации на сезон. Важным аспектом является то, что резьба под пробку трубная, что позволяет вкручивать в них стандартную арматуру (шаровые краны, воздухоотводчики и т.д.) Стальные коллектора красятся в покрасочной камере краской Hammerite.
Материал изготовления — сталь или медь, присоединение — резьбовое (стандартно), фланцевое (по запросу).

При подготовке к отправке теплообменник может быть упакован в мягкую (по умолчанию) или жесткую (по запросу) тару для сохранности при транспортировке и проведении такелажных работ.

Технические характеристики Cyclone SHW

• Максимальная длина (А) — любая;
• Максимальная выоста (В) — любая;
• Максимальная толщина (S) — любая;
• Максимальное число рядов — 12;
• Шаг ламелей, мм — 1,5-4;
• Толщина ламели, мм — 0,15;
• Диаметр медной трубки, мм — 9,52 (3/8″);
• Толщина медной трубки, мм — 0,35-0,8;
• Тип теплоносителя — вода, пар, незамерзающие жидкости (этиленгликоль, пропиленгликоль и др.), фреон.

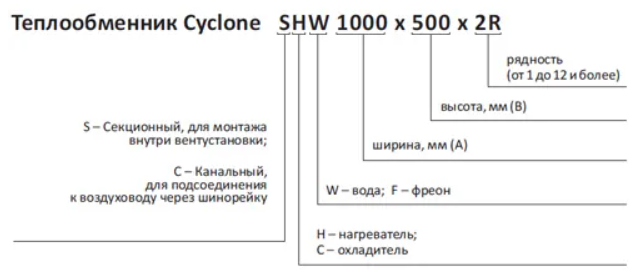

Условное обозначение Cyclone SHW
