Топки механические с ленточной колосниковой решеткой прямого хода ТЛПХ предназначены для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д с влажностью не более 12% и бурых углей с влажностью не более 20%.
Применяется в водогрейных и паровых котлах. В топках серии ТЛПХ происходит процесс горения топлива в слое 100…200 мм при поперечной схеме движения потоков топлива и воздуха в верхнем зажигании.
Загрузка решетки топливом осуществляется самотеком через угольный ящик.
Количество подаваемого в топку топлива регулируется, в основном, путем изменения скорости движения колосникового полотна.

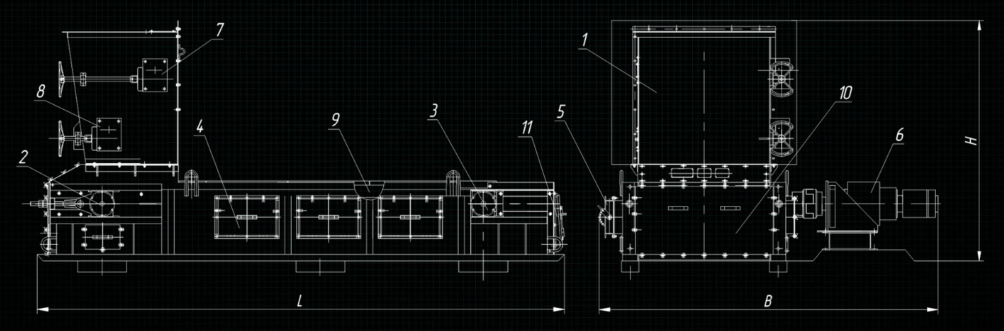

Конструкция ТЛПХ
- Ящик угольный;
- Вал ведущий;
- Вал ведомый;
- Люк прочистной;
- Клапан воздушный;
- Привод топки;
- Редуктор регулятора слоя;
- Редуктор сектора;
- Полотно колосниковое;
- Рама;
- Люк СТП.
Технические характеристики ТЛПХ
| Модель | ТЛПХ-1.1/3.0 | ТЛПХ-1.1/3.5 | ТЛПХ-1.1/4.25 |
| Применяемость к котлам мощностью ,МВт (ГКалл/ч) | 1.86 (1.6) | 2.5 (2.16) | 3.5 (3.0) |
| Вид топлива | каменный марки Г и Д и бурый уголь | ||
| Средний срок эксплуатации до капитального ремонта, лет | 10 | ||
| Скорость движения полотна, м/ч | 1.3-19.3 | ||
| Влажность топлива, % не более | |||
| -Каменный уголь | 12 | ||
| -Бурый уголь | 20 | ||
| Зональность топлива на сухую массу, %, не более | |||
| -Каменный уголь | 25 | ||
| -Бурый уголь | 38 | ||
| Максимальный размер кусков угля, мм | 100 | ||
| Содержание мелочи 0.6 мм, %, не более | 50 | ||
| Активная площадь горения, м2 | 2.7 | 3.1 | 3.9 |
| Габаритные размеры, мм | |||
| -длина | 4340 | 4840 | 5590 |
| -ширина | 3125 | 3125 | 3125 |
| -высота | 2070 | 2070 | 2070 |
| Масса топки, кг | 6300 | 6900 | 7800 |
| Привод топки | МРВ 350-5490 | ||
