Пылеулавливающий агрегат Пума и Пума-М

Пылеуловители ПУМА и ПУМА-М предназначены для улавливания сухой пыли, удаляемой от укрытий абразивных кругов заточных, обдирочных и шлифовальных станков.

Возможно применение для улавливания других видов неслипающихся, неволокнистых пылей по согласованию с разработчиком. Пылеуловители относится к III группе пылеуловителей.

Агрегат осуществляет двухступенчатую очистку отсасываемого воздуха:

• первая ступень очистки - сухой циклон;
• вторая ступень - рукавный тканевый фильтр.

Агрегат работает по рециркуляционной схеме, т.е. очищенный воздух поступает обратно в обслуживаемое помещение. Для фильтровальных рукавов используются различные типы тканей в зависимости от характеристик пыли и температуры очищаемых газов или воздуха.

Исполнение ПУМА и ПУМА-М

Одиночное с правым и левым вращением газового потока. С одним и двумя входными патрубками.

Агрегат осуществляет двухступенчатую очистку забираемого воздуха: первая ступень очистки — сухой циклон; вторая ступень — рукавный тканевый фильтр.

Агрегат работает по рециркулярной схеме. Очищенный воздух поступает обратно в обслуживаемое помещение, что позволяет в холодное время года снижать теплопотери на вентиляцию.

Рукавный фильтр агрегата периодически очищается от пыли при помощи ручного встряхивающего механизма. Для фильтрующих рукавов используются различные типы тканей в зависимости от характеристик пыли и температуры очищаемых газов или воздуха. Достоинствами пылеуловителей серии ПУМА являются: высокая производительность по воздуху (газу), малое аэродинамическое сопротивление, надежность, долговечность, простота регенерации, универсальность применения, компактность, низкие капитальные и эксплуатационные затраты, высокая ремонтопригодность, хорошие вибрационные и шумовые характеристики.

Особенности ПУМА и ПУМА-М

• высокая производительность по воздуху;
• малое аэродинамическое сопротивление;
• надежность и долговечность;
• простота регенерации фильтров;
• универсальность применения;
• компактность;
• низкие капитальные и эксплуатационные затраты;
• отсос отходов практически с любых видов наждачного и шлифовального оборудования.

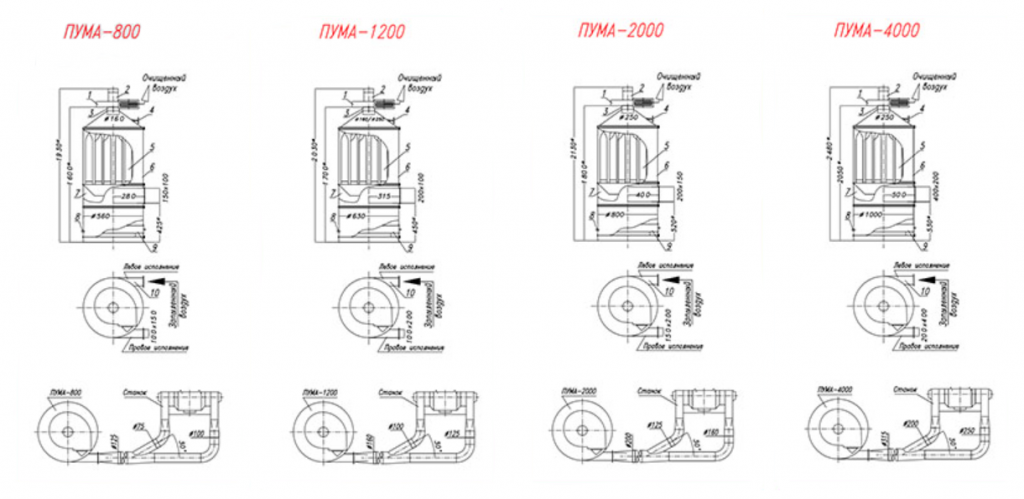

Устройство и принцип работы

1. Выходной патрубок пылеуловителя;
2. Верхняя рукавная решетка;
3. Встряхивающий механизм фильтра;
4. Корпус пылеуловителя;
5. Фильтровальный рукав;
6. Нижняя рукавная решетка;
7. Входной патрубок пылеуловителя;
8. Выходной патрубок циклона;
9. Корпус циклона;
10. Пылесборник.

Принцип работы пылеуловителя основан на использовании (при отделении крупной фракции) центробежных сил, возникающих при вращении воздушно–пылевого потока внутри корпуса агрегата, и последующей фильтрации потока в рукавах из фильтровальной ткани. Очищенный воздух может возвращаться обратно в помещение. Воздушно-пылевой поток под действием вентилятора (на рисунках не показан) через входной патрубок 7 поступает в циклон 9. Под действием центробежных сил крупные частицы пыли отбрасываются к стенкам корпуса, теряют скорость и спадают в бункер-пылесборник 10. Мелкие частички улавливаются фильтровальными рукавами 5, которые периодически очищаются с помощью встряхивающего механизма 3.

Форма бункера

• Для моделей ПУМА пылесборник в форме выдвижного лотка.
• Для моделей ПУМА-М — пылесборник в форме цилиндрической емкости.

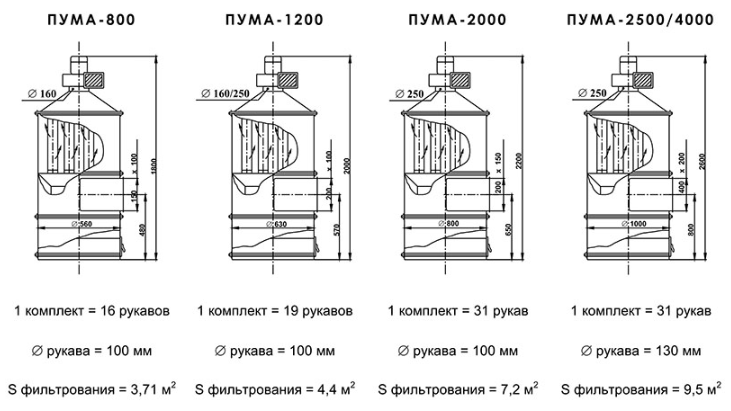

Габаритные размеры ПУМА и ПУМА-М

Технические характеристики ПУМА и ПУМА-М
