Искрогаситель ИВ-МАТ

Искрогаситель ИВ-МАТ - 1

Искрогаситель ИВ-МАТ предназначен для предварительной фильтрации и защиты фильтровентиляционной системы от попадания в неё искр и сварочных брызг, которые образуются во время сварки, резки, зачистки и тому подобных процессов металлообработки.

Заказать ИВ-МАТ

Искрогаситель является частью системы противопожарной защиты и рекомендуется к применению в условиях повышенной пожароопасности, таких как сварка и резка замасленных изделий. Обеспечивает практически 100% защиту от проникновения искр и сигаретных окурков, и является эффективным предварительным фильтром, снижающим пылевую нагрузку на фильтровентиляционную систему.

Монтаж искрогасителя ИВ-МАТ

Искрогаситель монтируется непосредственно в горизонтально расположенный вентиляционный канал фильтровентиляционной системы – на входе в неё.

Проходящие по каналу крупные частицы пыли, искры и сварочные брызги отделяются от потока воздуха за счет циклонных завихрений и падают в пылесборник, располагаемый под циклоном.

Конструкция искрогасителя ИВ-МАТ

Корпус искрогасителя изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.

Разборный корпус искрогасителя позволяет осуществлять его обслуживание без демонтажа воздуховодов. Использование смотровых лючков в воздуховодах позволяет проводить удобный осмотр искрогасителя и воздуховодов.

Пылесборник подключается к циклону вертикально и снизу – при помощи гибкого и, возможно, жесткого воздуховода диаметром 200 мм. Для перекрытия вертикального воздуховода во время очистки или замены пылесборника может применяться ручная заслонка.

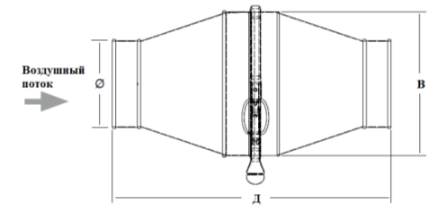

Габаритные размеры искрогасителя ИВ-МАТ

Искрогаситель ИВ-МАТ - 2

Модель Ø, мм Потеря давления при 15м/с, Па Д, мм В, мм Масса, кг
ИВ-400-МАТ 400 361 766 630 7,3

Диаметры искрогасителя ИВ-МАТ

Диаметр D, мм Диаметр D1, мм Высота H, мм
200 400 340
250 500 425
315 630 540
400 800 680
500 100 850
630 1250 1075
800 1600 1360
1000 2000 1700
1250 2500 2125
