Циклон ПЦ

Циклон ПЦ

Прямоточный циклон предназначен для очистки воздуха от сухой средне и крупнодисперсной пыли с крупной и средней начальной концентрацией.

Заказать циклон ПЦ

Характеристики циклонов ПЦ

  • Находят широкое применение в различных отраслях промышленности (ма­шиностроение, судостроение, аккумуляторная промышленность и т.д.)
  • Могут быть использованы в качестве первой ступени очистки аэрозолей, образующейся при газоплазменной, лазерной и другой резки металлов для уменьшения пылевой нагрузки на фильтры тонкой очистки.
  • Прямоточный циклон состоит из корпуса с входным патрубком, расположенным внутри корпуса завихрителем ,за которым находится щелевой воздухозаборник отделения пыли от воздуха.
  • Комплектуется бункером пылесборником.
  • Возможна установка на опоры.

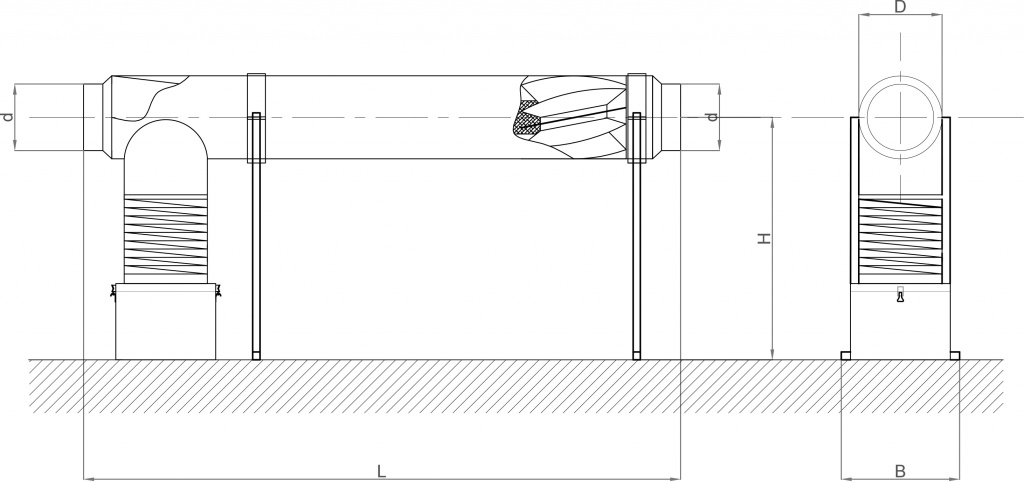

Габаритно-присоединительные размеры циклонов ПЦ

Габаритно-присоединительные размеры циклонов ПЦ

Технические характеристики циклонов ПЦ

Характеристики ПЦ-
1000
ПЦ-
2500
ПЦ-
4000
Производительность, мЗ/час 1000 2500 4000
Степень очистки воздуха, % 80-99
Сопротивление, Па 1000
Пылеемкость бункера, дм3 20 30 50
Размеры ,мм H 800-2000 800-2000 1400-3000
D 200 315 400
L 1300 1700 2000
B 250 365 450
d 160 250 315
Масса,без подставки кг 21 35 75

Принцип работы циклонов ПЦ

  • Принцип действия ПЦ заключается в том,что поступивший в циклон воздух закручивается, проходя через завихритель.
  • Под действием центробежных сил твердые частицы в воздушном потоке отбрасываются к внутренней стенке циклона и продвигаются вдоль нее к патрубку для удаления пыли и под действием гравитации ссыпаются в пылесборник.
  • Очищенный воздух проходит через щелевой воздухозаборник Для высокоабразивных сред возможно исполнение с усиленным корпусом ПЦУ
